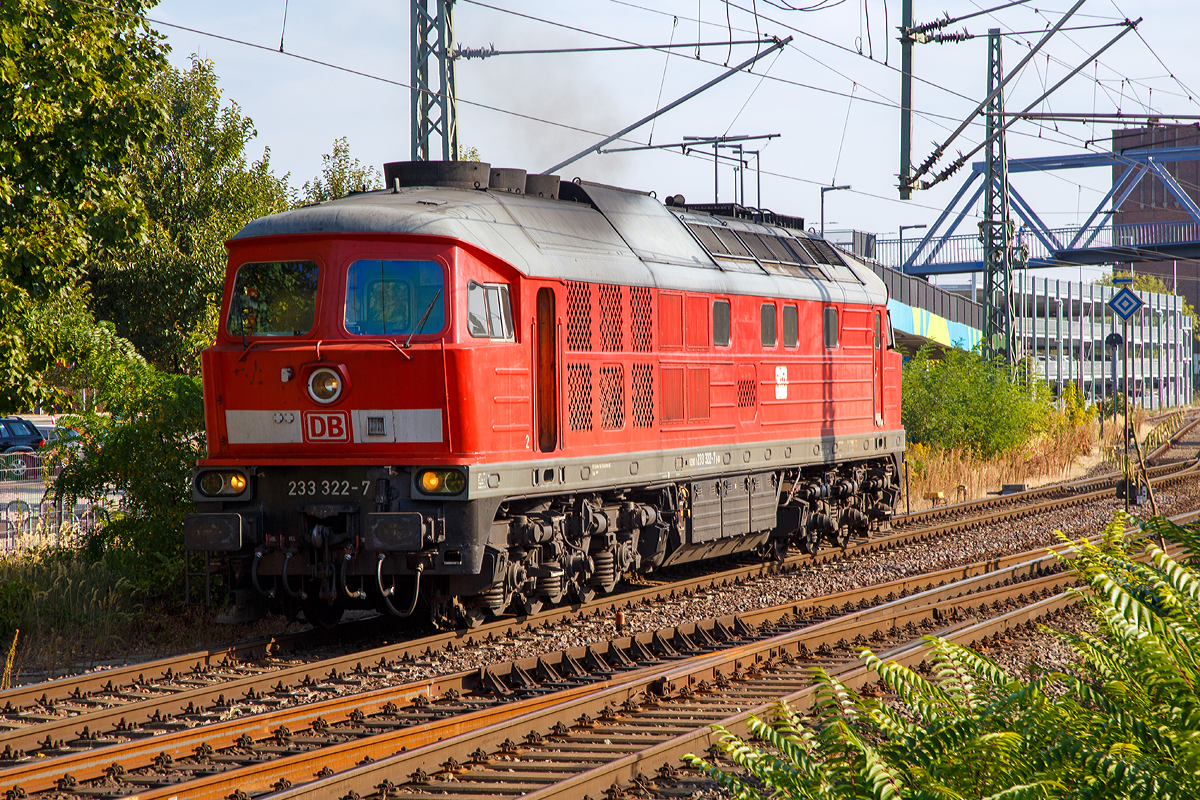

Die Ludmilla 233 322-7 (92 80 1233 322-7 D-DB) der DB Cargo, ex DB 232 322-8, ex DR 132 322-9, rangiert am 19.09.2018 im Hauptbahnhof Brandenburg an der Havel.

(ID 1109103)




Die Ludmilla 233 322-7 (92 80 1233 322-7 D-DB) der DB Cargo, ex DB 232 322-8, ex DR 132 322-9, rangiert am 19.09.2018 im Hauptbahnhof Brandenburg an der Havel.

Die V 300 wurde 1975 von LTS (Luhanskyj Teplowosobudiwnyj Sawod auch bekannt als Lokomotivfabrik Lugansk (ehemals Woroschilowgrad)) unter der Fabriknummer 0536 gebaut und als 132 322-9 an die Deutsche Reichsbahn (DR) geliefert. Zum 01.01.1992 erfolgte die Umzeichnung in DR 232 322-8  und zum 01.01.1994 dann in DB 232 322-8. Im Jahre 2002 erfolgte dann der  Umbau und Remotorisierung mit neue zwölfzylinder Dieselmotor: 12D49M im Ausbesserungswerk Cottbus, so erfolgte zum 06.11.2002 die Umzeichnung in DB 233 322-7.

Die Geschichte der V 300 :
In den 1960er Jahren wurde auf politischer Ebene beschlossen, dass der Traktionswandel in der DDR vor allem durch Diesellokomotiven zu erfolgen habe. Wegen der Spezialisierungsvereinbarungen innerhalb des RGW konnte der künftige Bedarf der DR an leistungsstarken Diesellokomotiven aber nicht mehr aus einheimischer Produktion gedeckt werden, da bei so hohen PS-Leistungen elektrische Fahrmotoren benötigt werden. Der im deutschsprachigen Raum übliche dieselhydraulische Antrieb fiel damit aus.

Die damalige DR hatte bis dahin keine Erfahrung mit dieselelektrischer Antriebstechnik. Zudem gab es einen Beschluss innerhalb des RGW, dass Maschinen mit mehr als 2000 PS nicht in der DDR gebaut werden sollten, da bereits sehr viele kleinere Diesellokomotiven aus DDR-Produktion kamen und die UdSSR um ihre Vormacht bei Großdiesellokomotiven fürchtete. Die Versuchslok V240 blieb deshalb ein Einzelstück.

Neben den reinen Güterzugloks der Bauart M62 (V 200, DR-Baureihe 120) „Taigatrommel“ sollten auch 3000 PS starke, 140 km/h schnelle Loks mit elektrischer Zugheizung (später auch 160 km/h schnelle Maschinen mit 4000 PS Leistung) aus der Sowjetunion beschafft werden. Deren Konstruktion erfolgte nach den Vorgaben der DR bei der Lokomotivfabrik Luhansk (damals Woroschilowgrad). Da eine zentrale elektrische Zugheizung für russische Verhältnisse eher ungeeignet ist, mussten entsprechende Aggregate völlig neu entwickelt werden und standen zum Lieferbeginn noch nicht zur Verfügung.

Die Lokomotiven der Baureihe 130 (DB 230), BR 131 (DB 231), BR 132 (DB 232, 233, 234 und 241) und BR 142 (DB 242) wurden ab 1970 aus der damaligen Sowjetunion in die DDR importiert und bei der Deutschen Reichsbahn in Dienst gestellt. Die Baumuster wurden noch als V 300 auf der Leipziger Messe vorgestellt.

Von der Baureihenfamilie wurden zwischen 1970 und 1982 insgesamt 873 Stück in Dienst gestellt. Im Volksmund sind die Dieselmaschinen unter dem Namen „Ludmilla“  geläufig. Heute sind bei der Deutschen Bahn nur noch aus der Baureihe 132 hervorgegangene Lokomotiven im Einsatz.

Die Umbau-Baureihe 233:
Im Jahre 2002 begann man mit dem Stabiliesierungsprogramm der BR 232, zur Erhöhung der Zuverlässigkeit, Verfügbarkeit und Wirtschaftlichkeit, sowie der Reduzierung der Emissionswerte, der Umbau bestand im wesentlichen aus:
Die BR 233 erhielt einen direkteinspritzenden V-12-Zylinder-Viertakt-Dieselmotor des russischen Typs Kolomna 12D49M mit einer Nennleistung von 2.206 kW und einer maximal eingestellten Traktionsleistung von 1.900 kW ausgerüstet worden. Da der Umbau für den russischen Motor am geringsten war, entschied man sich für den Einbau dieses Motors. Während der Originalmotor ein 16-V-Zylinder-Dieselmotor (Kolomna 5D49) war, ist der neue Motor nur noch ein 12-Zylinder-V- Dieselmotor. Der der neue Motor hat einen Hubraum von 165,6 l gegenüber 220,9 l des alten Motors, die fast gleiche Leistung wird u.a. durch einen höheren Ladedruck erreicht. Dieser wurde von 1,3 bar auf nun 2,1 bar erhöht. Aber auch der Einspritzdruck (Beginndruck 380 bar gegenüber 320 bar) und der max. Verbrennungsdruck (140 bar gegenüber 115 bar) sind entsprechend höher.
Wie auch beim alten Motor können einzelne Zylindergruppen zur Dieseleinsparung bei Nichtbedarf abgeschaltet werden. Insgesamt wurden 65 Lokomotiven mit dem neuen Motor Typ Kolomna 12D49M ausgestattet und zur Unterscheidung als Baureihe 233 bezeichnet, dabei wurden die alten Ordnungsnummern beibehalten.

Systemänderungen gegenüber dem 5D49 bestehen vor allem im Zweikreiskühlsystem, der Ausstattung mit zwei Ölwärmetauschern und der Notabstellung mittels Notstopp bzw. Luftabsperrklappe.
Die veränderte Lage des Abgasturboladers des 12D49M gegenüber dem 5D49 im Lokkasten erforderte außerdem den Einbau eines gekürzten Schalldämpfers. Weiterhin wurde die Verbrennungsluftanlage auf eine mit vier Papierfiltereinsätzen bestückte einseitige Luftansauganlage umgerüstet.

Technische Daten der BR 233:
Spurweite:  1435 mm (Normalspur)
Achsformel: Co’Co’
Länge über Puffer: 20.820 mm
Drehgestellachsstand:  2 x 1.850 mm (3.700 mm)
Dienstgewicht: 122t
Radsatzfahrmasse:  20,4 t
Anfahrzugkraft: 294 kN
Dauerzugkraft: 194 kN
Höchstgeschwindigkeit: 120 km/h
Treibraddurchmesser:  1050 mm

Motorart: direkteinspritzenden V-12-Zylinder-Viertakt-Dieselmotor mit Abgasturbolader und Ladeluftkühlung, 4 Ventile pro Zylinder
Motorentyp: Kolomna 12D49M
Motorleistung: 2.206kW (2.999 PS) bei 1.000 U/min
Motorhubraum: 165,6 l
Ladeluftdruck: 2,1 bar
Einspritzbeginndruck: 380 bar
Max. Verbrennungsdruck: 140 bar

Leistungsübertragung: elektrisch
Traktionsgeneratortyp: GS-501A
Traktionsgeneratorleistung:  2.190kW
Traktionsleistung: 1.830 kW (6 x 305 kW)
Anzahl der Fahrmotoren: 6 (á 305 kW)
Fahrmotortyp: ED 118 A
Tankinhalt: max. 6000 l


Die Ludmilla 233 322-7 (92 80 1233 322-7 D-DB) der DB Cargo, ex DB 232 322-8, ex DR 132 322-9, rangiert am 19.09.2018 im Hauptbahnhof Brandenburg an der Havel.

Die V 300 wurde 1975 von LTS (Luhanskyj Teplowosobudiwnyj Sawod auch bekannt als Lokomotivfabrik Lugansk (ehemals Woroschilowgrad)) unter der Fabriknummer 0536 gebaut und als 132 322-9 an die Deutsche Reichsbahn (DR) geliefert. Zum 01.01.1992 erfolgte die Umzeichnung in DR 232 322-8 und zum 01.01.1994 dann in DB 232 322-8. Im Jahre 2002 erfolgte dann der Umbau und Remotorisierung mit neue zwölfzylinder Dieselmotor: 12D49M im Ausbesserungswerk Cottbus, so erfolgte zum 06.11.2002 die Umzeichnung in DB 233 322-7.

Die Geschichte der V 300 :
In den 1960er Jahren wurde auf politischer Ebene beschlossen, dass der Traktionswandel in der DDR vor allem durch Diesellokomotiven zu erfolgen habe. Wegen der Spezialisierungsvereinbarungen innerhalb des RGW konnte der künftige Bedarf der DR an leistungsstarken Diesellokomotiven aber nicht mehr aus einheimischer Produktion gedeckt werden, da bei so hohen PS-Leistungen elektrische Fahrmotoren benötigt werden. Der im deutschsprachigen Raum übliche dieselhydraulische Antrieb fiel damit aus.

Die damalige DR hatte bis dahin keine Erfahrung mit dieselelektrischer Antriebstechnik. Zudem gab es einen Beschluss innerhalb des RGW, dass Maschinen mit mehr als 2000 PS nicht in der DDR gebaut werden sollten, da bereits sehr viele kleinere Diesellokomotiven aus DDR-Produktion kamen und die UdSSR um ihre Vormacht bei Großdiesellokomotiven fürchtete. Die Versuchslok V240 blieb deshalb ein Einzelstück.

Neben den reinen Güterzugloks der Bauart M62 (V 200, DR-Baureihe 120) „Taigatrommel“ sollten auch 3000 PS starke, 140 km/h schnelle Loks mit elektrischer Zugheizung (später auch 160 km/h schnelle Maschinen mit 4000 PS Leistung) aus der Sowjetunion beschafft werden. Deren Konstruktion erfolgte nach den Vorgaben der DR bei der Lokomotivfabrik Luhansk (damals Woroschilowgrad). Da eine zentrale elektrische Zugheizung für russische Verhältnisse eher ungeeignet ist, mussten entsprechende Aggregate völlig neu entwickelt werden und standen zum Lieferbeginn noch nicht zur Verfügung.

Die Lokomotiven der Baureihe 130 (DB 230), BR 131 (DB 231), BR 132 (DB 232, 233, 234 und 241) und BR 142 (DB 242) wurden ab 1970 aus der damaligen Sowjetunion in die DDR importiert und bei der Deutschen Reichsbahn in Dienst gestellt. Die Baumuster wurden noch als V 300 auf der Leipziger Messe vorgestellt.

Von der Baureihenfamilie wurden zwischen 1970 und 1982 insgesamt 873 Stück in Dienst gestellt. Im Volksmund sind die Dieselmaschinen unter dem Namen „Ludmilla“ geläufig. Heute sind bei der Deutschen Bahn nur noch aus der Baureihe 132 hervorgegangene Lokomotiven im Einsatz.

Die Umbau-Baureihe 233:
Im Jahre 2002 begann man mit dem Stabiliesierungsprogramm der BR 232, zur Erhöhung der Zuverlässigkeit, Verfügbarkeit und Wirtschaftlichkeit, sowie der Reduzierung der Emissionswerte, der Umbau bestand im wesentlichen aus:
Die BR 233 erhielt einen direkteinspritzenden V-12-Zylinder-Viertakt-Dieselmotor des russischen Typs Kolomna 12D49M mit einer Nennleistung von 2.206 kW und einer maximal eingestellten Traktionsleistung von 1.900 kW ausgerüstet worden. Da der Umbau für den russischen Motor am geringsten war, entschied man sich für den Einbau dieses Motors. Während der Originalmotor ein 16-V-Zylinder-Dieselmotor (Kolomna 5D49) war, ist der neue Motor nur noch ein 12-Zylinder-V- Dieselmotor. Der der neue Motor hat einen Hubraum von 165,6 l gegenüber 220,9 l des alten Motors, die fast gleiche Leistung wird u.a. durch einen höheren Ladedruck erreicht. Dieser wurde von 1,3 bar auf nun 2,1 bar erhöht. Aber auch der Einspritzdruck (Beginndruck 380 bar gegenüber 320 bar) und der max. Verbrennungsdruck (140 bar gegenüber 115 bar) sind entsprechend höher.
Wie auch beim alten Motor können einzelne Zylindergruppen zur Dieseleinsparung bei Nichtbedarf abgeschaltet werden. Insgesamt wurden 65 Lokomotiven mit dem neuen Motor Typ Kolomna 12D49M ausgestattet und zur Unterscheidung als Baureihe 233 bezeichnet, dabei wurden die alten Ordnungsnummern beibehalten.

Systemänderungen gegenüber dem 5D49 bestehen vor allem im Zweikreiskühlsystem, der Ausstattung mit zwei Ölwärmetauschern und der Notabstellung mittels Notstopp bzw. Luftabsperrklappe.
Die veränderte Lage des Abgasturboladers des 12D49M gegenüber dem 5D49 im Lokkasten erforderte außerdem den Einbau eines gekürzten Schalldämpfers. Weiterhin wurde die Verbrennungsluftanlage auf eine mit vier Papierfiltereinsätzen bestückte einseitige Luftansauganlage umgerüstet.

Technische Daten der BR 233:
Spurweite: 1435 mm (Normalspur)
Achsformel: Co’Co’
Länge über Puffer: 20.820 mm
Drehgestellachsstand: 2 x 1.850 mm (3.700 mm)
Dienstgewicht: 122t
Radsatzfahrmasse: 20,4 t
Anfahrzugkraft: 294 kN
Dauerzugkraft: 194 kN
Höchstgeschwindigkeit: 120 km/h
Treibraddurchmesser: 1050 mm

Motorart: direkteinspritzenden V-12-Zylinder-Viertakt-Dieselmotor mit Abgasturbolader und Ladeluftkühlung, 4 Ventile pro Zylinder
Motorentyp: Kolomna 12D49M
Motorleistung: 2.206kW (2.999 PS) bei 1.000 U/min
Motorhubraum: 165,6 l
Ladeluftdruck: 2,1 bar
Einspritzbeginndruck: 380 bar
Max. Verbrennungsdruck: 140 bar

Leistungsübertragung: elektrisch
Traktionsgeneratortyp: GS-501A
Traktionsgeneratorleistung: 2.190kW
Traktionsleistung: 1.830 kW (6 x 305 kW)
Anzahl der Fahrmotoren: 6 (á 305 kW)
Fahrmotortyp: ED 118 A
Tankinhalt: max. 6000 l

Armin Schwarz http://hellertal.startbilder.de/ 23.09.2018, 226 Aufrufe, 4 Kommentare

EXIF: Canon Canon EOS 6D, Datum 2018:09:19 10:29:40, Belichtungsdauer: 1/100, Blende: 10/1, ISO100, Brennweite: 105/1

4 Kommentare, Alle Kommentare
Schreib einen Kommentar!
Heinz Lahs 23.09.2018 18:21

Hallo Armin,
ein tolles Ludmilla-Portrait und ein sehr interessanter Bildtext, gefällt mir sehr gut.
Liebe Grüße aus Nasssenheide, Heinz.

Jürgen Vos 23.09.2018 22:07

Perfekt, Armin!
Da stimme ich in beiden Punkten Heinz zu.
Grüße,
Jürgen

Heinz Hülsmann 04.10.2018 09:48

Hallo Armin, ein klasse Portrait von der Ludmilla.
Viele Grüße, Heinz

Armin Schwarz 27.10.2018 11:46

Hallo Heinz, Jürgen und Heinz,
danke für Eure netten Kommentare, über die ich mich sehr gefreut habe.
Es freut mich sehr dass Euch das Ludmilla-Portrait gefällt.
Liebe Grüße
Armin

Die 233 698-0 dieselt am 14.05.2018 durch Nassenheide.
Die 233 698-0 dieselt am 14.05.2018 durch Nassenheide.
Heinz Lahs

Deutschland / Dieselloks | 92 80 / 1 233 | BR 233 | Umbau DB 232, Bilder über den Gartenzaun

28 1200x800 Px, 09.02.2019

233 179-1 und 247 904-6 (Siemens Vectron) DB sind u.a. am ehemaligen Bw Halle G nahe der Zugbildungsanlage (ZBA) Halle (Saale) abgestellt.
Aufgenommen von der Berliner Brücke.
[3.8.2018 | 13:22 Uhr]
233 179-1 und 247 904-6 (Siemens Vectron) DB sind u.a. am ehemaligen Bw Halle G nahe der Zugbildungsanlage (ZBA) Halle (Saale) abgestellt. Aufgenommen von der Berliner Brücke. [3.8.2018 | 13:22 Uhr]
Clemens Kral

BR 233 493, in Lehrte, im Jahre 2016, mit DB-Bauzug.
BR 233 493, in Lehrte, im Jahre 2016, mit DB-Bauzug.
Thomas Flebbe

233 662 (92 80 1233 662-6 D-DB) mit Güterzug EZ45362 bei Eschenbach am 21.10.2018
233 662 (92 80 1233 662-6 D-DB) mit Güterzug EZ45362 bei Eschenbach am 21.10.2018
Tobias Schuminetz, Hirschau
