Die E 32 27, ex 132 027-4, ex Bay.

(ID 1131283)

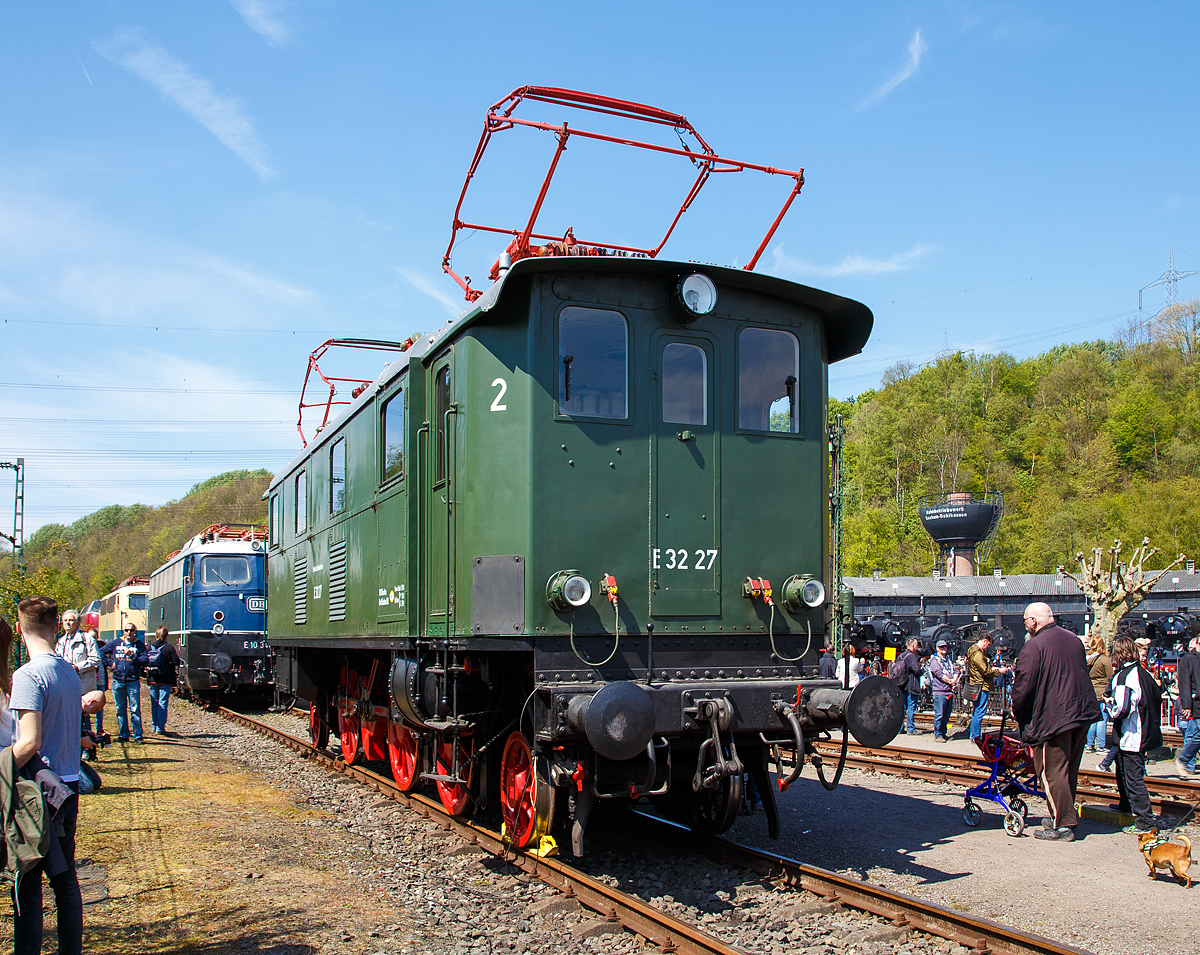

Die E 32 27, ex 132 027-4, ex Bay. EP 2 20 027 am 30.04.2017 im Eisenbahnmuseum Bochum-Dahlhausen.

Die Deutsche Reichsbahn Gruppenverwaltung Bayern beschaffte zwischen 1924 und 1926 29 Elektrolokomotiven der Baureihe EP 2 für den leichten Personenzugdienst. Sie trugen die bayerische Bezeichnung EP2 20 006 bis 034, bevor sie die DR-Baureihenbezeichnung E 32 erhielten (nach 1968 DB BR 132). Die Nummern 01 bis 05 blieben unbesetzt, da sie zuvor schon der Bayerischen EP1 (spätere E 62) zugeteilt worden waren. Konstruktiv baut die E 32 auf zahlreiche Vorkriegskonstruktionen.  Sie wurde mit zwei Motoren der bayr. ES 1 (E 16) und einer Vorgelegewelle auf die schräge Treibstange ausgerüstet. Die E 32 wurde auf allen oberbayrischen Strecken eingesetzt. Viele Teile der Lokomotive waren mit denen der E 16 identisch.

24 Lokomotiven wurden von der Deutschen Bundesbahn nach dem Zweiten Weltkrieg übernommen, fünf Lokomotiven mussten als Kriegsverluste ausgemustert werden. Ende der 1960er Jahre waren noch 19 Lokomotiven im Fahrdienst vorhanden, die im Raum München und Freiburg im Rangier- und leichten Personenzugdienst eingesetzt waren. Im Jahr 1968 wurden noch 22 Maschinen in die EDV-Baureihenbezeichnung 132 umgezeichnet, der Einsatz endete am 1. August 1972, als die letzten acht 132 ausgemustert wurden.

Technik
Die beiden Fahrmotoren und die Vorgelegewelle waren tief angeordnet. Das ermöglichte einen niedrigen Schwerpunkt und eine kürzere Treibstange zur Blindwelle im Vergleich zu den Vorgängerlokomotiven. Hinten war die Lokomotive mit einer Bisselachse versehen. Vorn waren die führende Laufachse und die erste Kuppelachse zu einem Krauss-Helmholtz-Lenkgestell vereinigt. Die zweite Kuppelachse hatte spurkranzgeschwächte Räder und war ebenso wie die dritte Kuppelachse fest im Rahmen gelagert.

Der Rahmen war als Innenrahmen mit 25 mm Blechstärke ausgelegt. Er war durch die Pufferbohlen und Querträger versteift. Der Lokkasten bestand aus einem Blechstahlgerippe und das Dach aus verbleitem Stahlblech. Zwei Dachsegmente waren abnehmbar gestaltet. Die Stirnseiten des Lokkastens waren mit mittleren Übergangstüren, Übergangsbrücken und Seitenschutz ausgestattet. In den Seitenwänden waren Öffnungen für den Tausch bestimmter Aggregate vorhanden.

Der Haupttransformator war ein ölgekühlter Transformator mit Fremdlüftung. Auf seiner Sekundärseite waren 13 Anzapfungen für die Steuerung der Fahrmotoren, eine für die Steuerung sowie die Hilfsbetriebe und zwei für die Zugheizung vorhanden. Die Steuerung war eine handbetriebene Schlittenschaltung. Sie besaß eine Schnellauslösung für jeden Fahrmotor in jeder der 13 Fahrstufen. Die Fahrtrichtungsänderung wurde über einen druckluftbetätigten Walzenschalter vorgenommen. Die zwölfpoligen Fahrmotoren waren mit denen der DR-Baureihe E 16 gleich. Sie hatten eine maximale Drehzahl von 960 mm−1 und besaßen Wendepole. Die Lokomotivbeleuchtung war original von einem Bordnetz von 24 V = gesteuert, dieses wurde von einem Beleuchtungsgenerator bzw. der Batterie gespeist. Die Lokomotiven besaßen eine Wegabhängige Sifa.


TECHNISCHE DATEN:
Gebaute Anzahl:  29
Hersteller:  BBC, Maffei
Baujahre:  1924 bis 26
Spurweite:  1.435 mm (Normalspur)
Achsformel: 1'C1'
Länge über Puffer: 13.010 mm
Gesamtradstand:  8.950 mm
Dienstgewicht:  84,8 t
Höchstgeschwindigkeit: 75 km/h (E 32.0)
Stundenleistung:  1.170 kW
Dauerleistung: 1.010 kW
Anfahrzugkraft: 107 kN
Dauerzugkraft: 58 kN
Treibraddurchmesser:  1.400 mm
Laufraddurchmesser:  850 mm
Stromsystem:  15 kV 16 2/3 Hz AC
Anzahl der Fahrmotoren:  2 Doppelmotoren
Antrieb: Schrägstangenantrieb


Die E 32 27, ex 132 027-4, ex Bay. EP 2 20 027 am 30.04.2017 im Eisenbahnmuseum Bochum-Dahlhausen.

Die Deutsche Reichsbahn Gruppenverwaltung Bayern beschaffte zwischen 1924 und 1926 29 Elektrolokomotiven der Baureihe EP 2 für den leichten Personenzugdienst. Sie trugen die bayerische Bezeichnung EP2 20 006 bis 034, bevor sie die DR-Baureihenbezeichnung E 32 erhielten (nach 1968 DB BR 132). Die Nummern 01 bis 05 blieben unbesetzt, da sie zuvor schon der Bayerischen EP1 (spätere E 62) zugeteilt worden waren. Konstruktiv baut die E 32 auf zahlreiche Vorkriegskonstruktionen. Sie wurde mit zwei Motoren der bayr. ES 1 (E 16) und einer Vorgelegewelle auf die schräge Treibstange ausgerüstet. Die E 32 wurde auf allen oberbayrischen Strecken eingesetzt. Viele Teile der Lokomotive waren mit denen der E 16 identisch.

24 Lokomotiven wurden von der Deutschen Bundesbahn nach dem Zweiten Weltkrieg übernommen, fünf Lokomotiven mussten als Kriegsverluste ausgemustert werden. Ende der 1960er Jahre waren noch 19 Lokomotiven im Fahrdienst vorhanden, die im Raum München und Freiburg im Rangier- und leichten Personenzugdienst eingesetzt waren. Im Jahr 1968 wurden noch 22 Maschinen in die EDV-Baureihenbezeichnung 132 umgezeichnet, der Einsatz endete am 1. August 1972, als die letzten acht 132 ausgemustert wurden.

Technik
Die beiden Fahrmotoren und die Vorgelegewelle waren tief angeordnet. Das ermöglichte einen niedrigen Schwerpunkt und eine kürzere Treibstange zur Blindwelle im Vergleich zu den Vorgängerlokomotiven. Hinten war die Lokomotive mit einer Bisselachse versehen. Vorn waren die führende Laufachse und die erste Kuppelachse zu einem Krauss-Helmholtz-Lenkgestell vereinigt. Die zweite Kuppelachse hatte spurkranzgeschwächte Räder und war ebenso wie die dritte Kuppelachse fest im Rahmen gelagert.

Der Rahmen war als Innenrahmen mit 25 mm Blechstärke ausgelegt. Er war durch die Pufferbohlen und Querträger versteift. Der Lokkasten bestand aus einem Blechstahlgerippe und das Dach aus verbleitem Stahlblech. Zwei Dachsegmente waren abnehmbar gestaltet. Die Stirnseiten des Lokkastens waren mit mittleren Übergangstüren, Übergangsbrücken und Seitenschutz ausgestattet. In den Seitenwänden waren Öffnungen für den Tausch bestimmter Aggregate vorhanden.

Der Haupttransformator war ein ölgekühlter Transformator mit Fremdlüftung. Auf seiner Sekundärseite waren 13 Anzapfungen für die Steuerung der Fahrmotoren, eine für die Steuerung sowie die Hilfsbetriebe und zwei für die Zugheizung vorhanden. Die Steuerung war eine handbetriebene Schlittenschaltung. Sie besaß eine Schnellauslösung für jeden Fahrmotor in jeder der 13 Fahrstufen. Die Fahrtrichtungsänderung wurde über einen druckluftbetätigten Walzenschalter vorgenommen. Die zwölfpoligen Fahrmotoren waren mit denen der DR-Baureihe E 16 gleich. Sie hatten eine maximale Drehzahl von 960 mm−1 und besaßen Wendepole. Die Lokomotivbeleuchtung war original von einem Bordnetz von 24 V = gesteuert, dieses wurde von einem Beleuchtungsgenerator bzw. der Batterie gespeist. Die Lokomotiven besaßen eine Wegabhängige Sifa.

TECHNISCHE DATEN:
Gebaute Anzahl: 29
Hersteller: BBC, Maffei
Baujahre: 1924 bis 26
Spurweite: 1.435 mm (Normalspur)
Achsformel: 1'C1'
Länge über Puffer: 13.010 mm
Gesamtradstand: 8.950 mm
Dienstgewicht: 84,8 t
Höchstgeschwindigkeit: 75 km/h (E 32.0)
Stundenleistung: 1.170 kW
Dauerleistung: 1.010 kW
Anfahrzugkraft: 107 kN
Dauerzugkraft: 58 kN
Treibraddurchmesser: 1.400 mm
Laufraddurchmesser: 850 mm
Stromsystem: 15 kV 16 2/3 Hz AC
Anzahl der Fahrmotoren: 2 Doppelmotoren
Antrieb: Schrägstangenantrieb
