Der aller letzte eingesetzte „Jumbo“....
In Doppeltraktion zogen sie bis in die 1970er-Jahre die berühmten 4.000 t-Erzzüge „Langer Heinrich“ auf der Emslandstrecke zwischen Emden Außenhafen und Rheine.
Der Name „Langer Heinrich“ rührte daher, dass für die 4000-Tonnen-Züge Waggons mit verstärkten Kupplungen eingesetzt werden mussten, die seitlich durch ein großes „H“ („H wie Heinrich“). Auf der Emslandstrecke hatten diese Züge Vorrang, die Durchfahrt ohne Zwischenhalt zwischen Emden und Rheine war sicherzustellen, bei Bedarf wurden dafür auch D-Züge auf ein Überholgleis geschickt.

Die Denkmallok ex DB 043 903-4, ex DB/DR 44 903, am 01.05.2011 auf dem Bahnhofsvorplatz in Emden. Sie war die letzte eingesetzte Dampflok der Deutschen Bundesbahn (nach der deutschen Wiedervereinigung gab es kurz wieder Dampfloks bei der DB AG). Als letzte Leistung beförderte 043 903-4 am 26.10.1977 für das Neubauamt Nord den Arbeitszug Az 81354 (bestehend aus einem Hilfszug-Gerätewagen) von Oldersum nach Emden Rbf, der letzte planmäßig mit Dampflok beförderte Zug der Deutschen Bundesbahn. Um 15:45 Uhr lief das kurze Gespann in Emden ein. Nach der letzten Kontrolle, wie sie nach Abschluss jeder Fahrt vorgeschrieben ist, durch den Lokführer und Heizer kurz nach 16 Uhr verabschiedet. Damit endete bei der Deutschen Bundesbahn das Zeitalter der Dampflokomotive im Bw Emden am 26. Oktober 1977 um 16:04 Uhr.

Bei der Emder Denkmallok handelt es sich um eine Einheitslokomotive der Baureihe 44, von der fast 2.000 Exemplare für den schweren Güterzugdienst beschafft wurde. Die 44 903 wurde 1943 im besetzten Frankreich von der Compagnie Genérale de Construction de Locomotives Batignolles-Châtillon in Nantes-St. Joseph unter der Fabriknummer 695 gebaut. Nach der Abnahme am 26.10.1943 reihte die Deutsche Reichsbahn sie als 44 903 in ihren Fahrzeugpark ein. Es handelte sich um eine bereits etwas vereinfachte Ausführung der Baureihe 44, die als „Übergangs-Kriegslokomotive“ (kurz „44 ÜK“) bezeichnet wurde. 44 903 gehört zu den während der deutschen Besatzungszeit gebauten Lok der Reihe 44, die aus unerfindlichen Gründen nach dem Krieg nicht wie gefordert an Frankreich abgegeben wurden.

Die Baureihe 44 hat sehr viel Dampf und entsprechend viel Kohle verbraucht. Um die Arbeit zu vereinfachen und die Leistung konstant zu halten, wurden ab 1958 bei der DB 36 Loks auf Ölhauptfeuerung umgebaut. Bei der Ölhauptfeuerung wird das zähe, im kalten Zustand fast feste Schweröl im Tender auf circa 70 °C vorgewärmt, damit es fließfähig wird, durch einen Dampfstrahl im Brennraum zerstäubt und dann verbrannt.

Der Umbau auf Ölhauptfeuerung erfolgte zwischen dem 21.April und dem 15.Juni 1960 im AW Braunschweig, dabei bekam die Lok den Kessel von der Lok 44 456. Der Kessel war 1941 von Henschel in Kassel unter der Fabriknummer 26065 gebaut worden. Durch den Umbau von Kohle- auf Ölfeuerung erhielt die Lok ab 1968 die EDV-gerechte Nummer 043 903-4. Die 44er mit Kohlefeuerung wurden als DB 044 gereiht, die mit Ölhauptfeuerung als DB 043, diese Baureihennummer war bei der DB frei, da alle Fahrzeuge der ursprünglichen DR-Baureihe 43 nun zum Bestand der DR gehörten.

Am 06.12.1978 erwarb der neu gegründete Verein  Arbeitskreis zur Aufstelllung und Erhalt einer Denkmallok e.V.  die abgestellte 043 903-4.Seit dem 6.12.1980 steht die Dampflok nun auf ihrem Sockel am Bahnhofspatz. Im Jahr 2020 wurden durch die Mitglieder Überprüfungen zum Zustand der Lok angestellt. Die Lok bedarf nun wieder einer gründlichen Aufarbeitung, welche jedoch nicht auf dem Sockel am Emder Hauptbahnhof durchgeführt werden kann. Hier entwickelte sich im Verein die Idee die Denkmallok wieder betriebsfähig aufzuarbeiten. Aus diesem Grund wurden mehrere Fachwerkstätten zu Begutachtungen eingeladen, um die Machbarkeit der betriebsfähigen Aufarbeitung zu prüfen.

Die Maschine verfügt über ein Drei-Zylinder-Triebwerk, fünf Antriebsachsen und einen Schlepptender, Typ 2'2' T34 Öl, in dem sie 12 m³ Öl und 34 Kubikmeter Wasser mitführen kann. Sie erreicht eine maximale Leistung von 1.545 kW / 2.100 PSi.

TECHNISCHE DATEN
Gebaute Stückzahl: ca. 2.000
Spurweite:  1.435 mm (Normalspur)
Bauart  1'E h3
Gattung:  G 56.20
Länge über Puffer:  22.620 mm
Höhe:  4.550 mm
Fester Radstand:  3.400 mm
Gesamtradstand:  9.650 mm
Dienstgewicht:  169,8 t (mit Tender)
Radsatzfahrmasse:  19,8 t
Höchstgeschwindigkeit: 80 km/h (rückwärts nur 50 km/h)
Leistung: 1.545 kW / 2.100 PSi (mit Ölfeuerung)
Treibraddurchmesser:  1.400 mm
Laufraddurchmesser vorn:  850 mm
Zylinderanzahl:  3
Zylinderdurchmesser:  550 mm
Kolbenhub:  660 mm
Kesselüberdruck:  16 bar
Rostfläche:  4,55 m²
Überhitzerfläche:  100,00 m²
Verdampfungsheizfläche:  237,67 m²
Bremse:  selbsttätig wirkende Einkammerdruckluftbremse Bauart Knorr
Steuerung:  Bauart Heusinger
Tender: 2´2´T34 Öl
Ölvorrat:  12 m³
Wasservorrat: 34 m³
Der aller letzte eingesetzte „Jumbo“.... In Doppeltraktion zogen sie bis in die 1970er-Jahre die berühmten 4.000 t-Erzzüge „Langer Heinrich“ auf der Emslandstrecke zwischen Emden Außenhafen und Rheine. Der Name „Langer Heinrich“ rührte daher, dass für die 4000-Tonnen-Züge Waggons mit verstärkten Kupplungen eingesetzt werden mussten, die seitlich durch ein großes „H“ („H wie Heinrich“). Auf der Emslandstrecke hatten diese Züge Vorrang, die Durchfahrt ohne Zwischenhalt zwischen Emden und Rheine war sicherzustellen, bei Bedarf wurden dafür auch D-Züge auf ein Überholgleis geschickt. Die Denkmallok ex DB 043 903-4, ex DB/DR 44 903, am 01.05.2011 auf dem Bahnhofsvorplatz in Emden. Sie war die letzte eingesetzte Dampflok der Deutschen Bundesbahn (nach der deutschen Wiedervereinigung gab es kurz wieder Dampfloks bei der DB AG). Als letzte Leistung beförderte 043 903-4 am 26.10.1977 für das Neubauamt Nord den Arbeitszug Az 81354 (bestehend aus einem Hilfszug-Gerätewagen) von Oldersum nach Emden Rbf, der letzte planmäßig mit Dampflok beförderte Zug der Deutschen Bundesbahn. Um 15:45 Uhr lief das kurze Gespann in Emden ein. Nach der letzten Kontrolle, wie sie nach Abschluss jeder Fahrt vorgeschrieben ist, durch den Lokführer und Heizer kurz nach 16 Uhr verabschiedet. Damit endete bei der Deutschen Bundesbahn das Zeitalter der Dampflokomotive im Bw Emden am 26. Oktober 1977 um 16:04 Uhr. Bei der Emder Denkmallok handelt es sich um eine Einheitslokomotive der Baureihe 44, von der fast 2.000 Exemplare für den schweren Güterzugdienst beschafft wurde. Die 44 903 wurde 1943 im besetzten Frankreich von der Compagnie Genérale de Construction de Locomotives Batignolles-Châtillon in Nantes-St. Joseph unter der Fabriknummer 695 gebaut. Nach der Abnahme am 26.10.1943 reihte die Deutsche Reichsbahn sie als 44 903 in ihren Fahrzeugpark ein. Es handelte sich um eine bereits etwas vereinfachte Ausführung der Baureihe 44, die als „Übergangs-Kriegslokomotive“ (kurz „44 ÜK“) bezeichnet wurde. 44 903 gehört zu den während der deutschen Besatzungszeit gebauten Lok der Reihe 44, die aus unerfindlichen Gründen nach dem Krieg nicht wie gefordert an Frankreich abgegeben wurden. Die Baureihe 44 hat sehr viel Dampf und entsprechend viel Kohle verbraucht. Um die Arbeit zu vereinfachen und die Leistung konstant zu halten, wurden ab 1958 bei der DB 36 Loks auf Ölhauptfeuerung umgebaut. Bei der Ölhauptfeuerung wird das zähe, im kalten Zustand fast feste Schweröl im Tender auf circa 70 °C vorgewärmt, damit es fließfähig wird, durch einen Dampfstrahl im Brennraum zerstäubt und dann verbrannt. Der Umbau auf Ölhauptfeuerung erfolgte zwischen dem 21.April und dem 15.Juni 1960 im AW Braunschweig, dabei bekam die Lok den Kessel von der Lok 44 456. Der Kessel war 1941 von Henschel in Kassel unter der Fabriknummer 26065 gebaut worden. Durch den Umbau von Kohle- auf Ölfeuerung erhielt die Lok ab 1968 die EDV-gerechte Nummer 043 903-4. Die 44er mit Kohlefeuerung wurden als DB 044 gereiht, die mit Ölhauptfeuerung als DB 043, diese Baureihennummer war bei der DB frei, da alle Fahrzeuge der ursprünglichen DR-Baureihe 43 nun zum Bestand der DR gehörten. Am 06.12.1978 erwarb der neu gegründete Verein "Arbeitskreis zur Aufstelllung und Erhalt einer Denkmallok e.V." die abgestellte 043 903-4.Seit dem 6.12.1980 steht die Dampflok nun auf ihrem Sockel am Bahnhofspatz. Im Jahr 2020 wurden durch die Mitglieder Überprüfungen zum Zustand der Lok angestellt. Die Lok bedarf nun wieder einer gründlichen Aufarbeitung, welche jedoch nicht auf dem Sockel am Emder Hauptbahnhof durchgeführt werden kann. Hier entwickelte sich im Verein die Idee die Denkmallok wieder betriebsfähig aufzuarbeiten. Aus diesem Grund wurden mehrere Fachwerkstätten zu Begutachtungen eingeladen, um die Machbarkeit der betriebsfähigen Aufarbeitung zu prüfen. Die Maschine verfügt über ein Drei-Zylinder-Triebwerk, fünf Antriebsachsen und einen Schlepptender, Typ 2'2' T34 Öl, in dem sie 12 m³ Öl und 34 Kubikmeter Wasser mitführen kann. Sie erreicht eine maximale Leistung von 1.545 kW / 2.100 PSi. TECHNISCHE DATEN Gebaute Stückzahl: ca. 2.000 Spurweite: 1.435 mm (Normalspur) Bauart 1'E h3 Gattung: G 56.20 Länge über Puffer: 22.620 mm Höhe: 4.550 mm Fester Radstand: 3.400 mm Gesamtradstand: 9.650 mm Dienstgewicht: 169,8 t (mit Tender) Radsatzfahrmasse: 19,8 t Höchstgeschwindigkeit: 80 km/h (rückwärts nur 50 km/h) Leistung: 1.545 kW / 2.100 PSi (mit Ölfeuerung) Treibraddurchmesser: 1.400 mm Laufraddurchmesser vorn: 850 mm Zylinderanzahl: 3 Zylinderdurchmesser: 550 mm Kolbenhub: 660 mm Kesselüberdruck: 16 bar Rostfläche: 4,55 m² Überhitzerfläche: 100,00 m² Verdampfungsheizfläche: 237,67 m² Bremse: selbsttätig wirkende Einkammerdruckluftbremse Bauart Knorr Steuerung: Bauart Heusinger Tender: 2´2´T34 Öl Ölvorrat: 12 m³ Wasservorrat: 34 m³
Armin Schwarz

Auf dem Parkplatz am Märklineum in Göppingen traf ich am 28.08.2022 beim Besuch des neuen Märklin Tempels auf die ehemalige DB Dampflok 441315, die dort hervorragend äußerlich aufgearbeitet unter Dach präsentiert wird.
Auf dem Parkplatz am Märklineum in Göppingen traf ich am 28.08.2022 beim Besuch des neuen Märklin Tempels auf die ehemalige DB Dampflok 441315, die dort hervorragend äußerlich aufgearbeitet unter Dach präsentiert wird.
Gerd Hahn

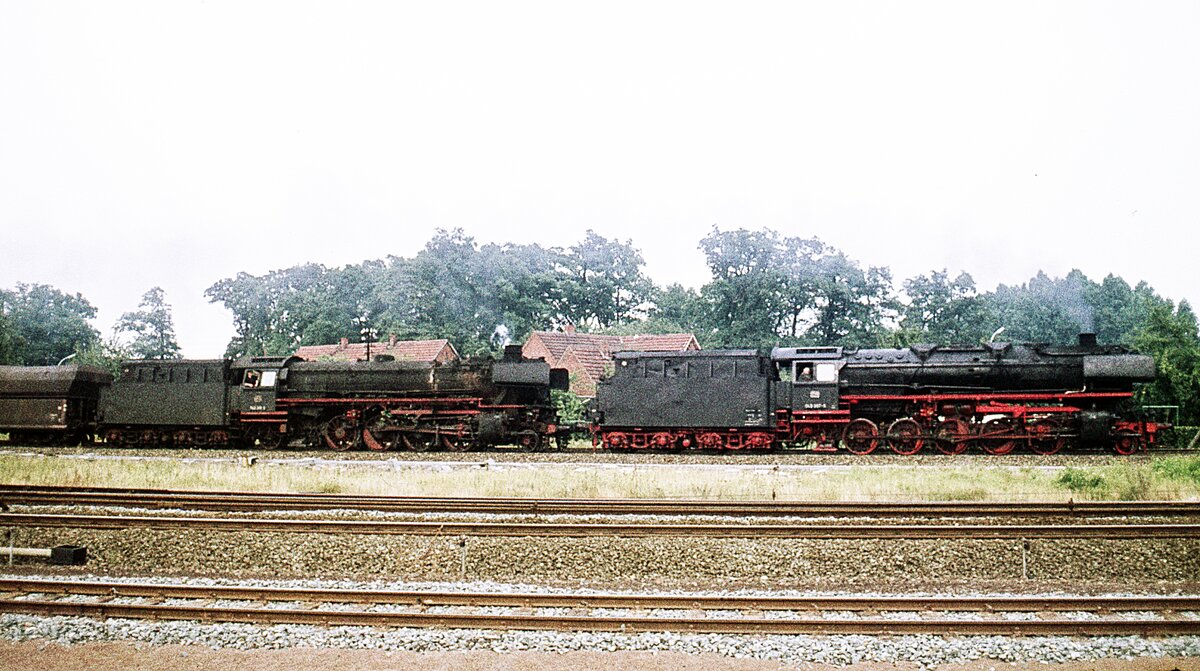

 043 087 + 042 310  mit Erzzug  Salzbergen

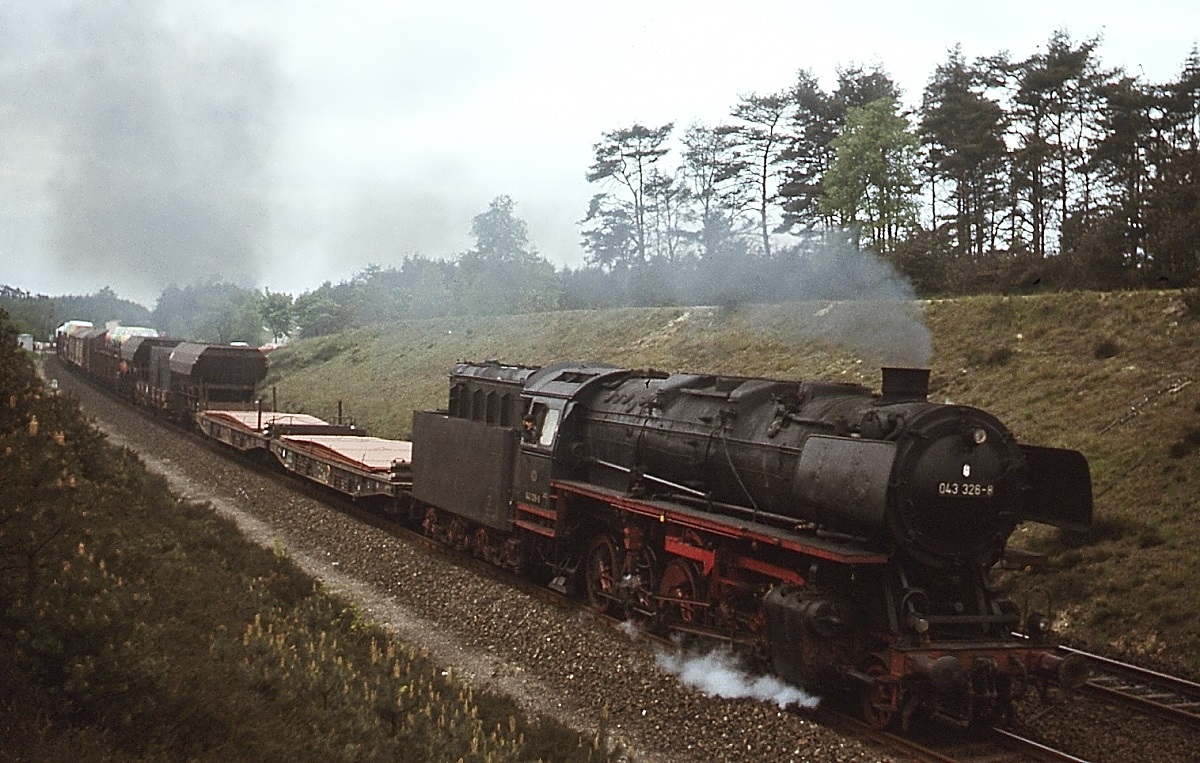

Zu Dampfzeiten war der Einschnitt bei Lathen im ansonsten brettebenen Emsland ein gern aufgesuchter Fotostandpunkt, im Frühjahr 1975 durchfährt 043 326-8 diesen Streckenabschitt
Zu Dampfzeiten war der Einschnitt bei Lathen im ansonsten brettebenen Emsland ein gern aufgesuchter Fotostandpunkt, im Frühjahr 1975 durchfährt 043 326-8 diesen Streckenabschitt
Horst Lüdicke

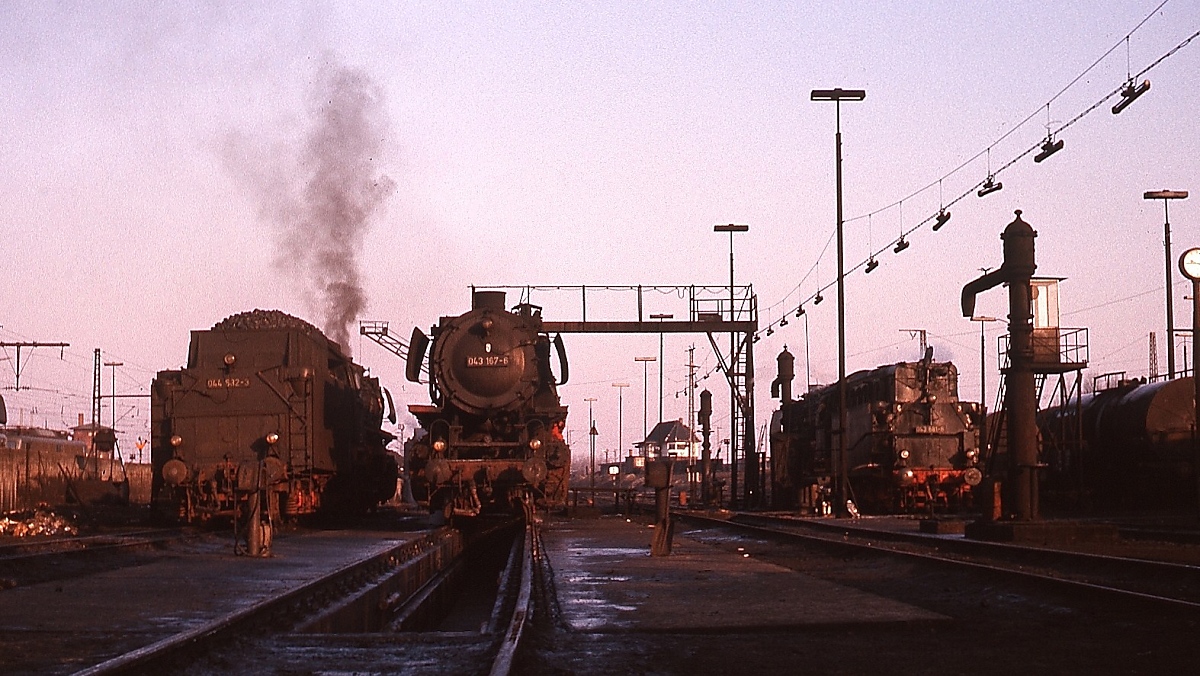

Blick ins Bw Rheine an einem Spätwintermorgen 1975 mit der Emdener 044 682-3 sowie 043 167-6 und 043 681-6
Blick ins Bw Rheine an einem Spätwintermorgen 1975 mit der Emdener 044 682-3 sowie 043 167-6 und 043 681-6
Horst Lüdicke

Auch ein schöner Rücken kann entzücken: Alle vier damals noch auf der Emslandbahn eingesetzen Dampflokbaureihen präsentieren sich an einem kalten Februarmorgen 1975 im Bw Rheine auf einem Bild, von links nach rechts 012 055-0, eine unbekannte Emdener 044, 042 083-6 und und 043 672-5
Auch ein schöner Rücken kann entzücken: Alle vier damals noch auf der Emslandbahn eingesetzen Dampflokbaureihen präsentieren sich an einem kalten Februarmorgen 1975 im Bw Rheine auf einem Bild, von links nach rechts 012 055-0, eine unbekannte Emdener 044, 042 083-6 und und 043 672-5
Horst Lüdicke

EFSFT 44 1486-8 während Führerstandsmitfahrten am 28.09.2019 beim Herbstfest im TBw Staßfurt.
EFSFT 44 1486-8 während Führerstandsmitfahrten am 28.09.2019 beim Herbstfest im TBw Staßfurt.
Frank Thomas
