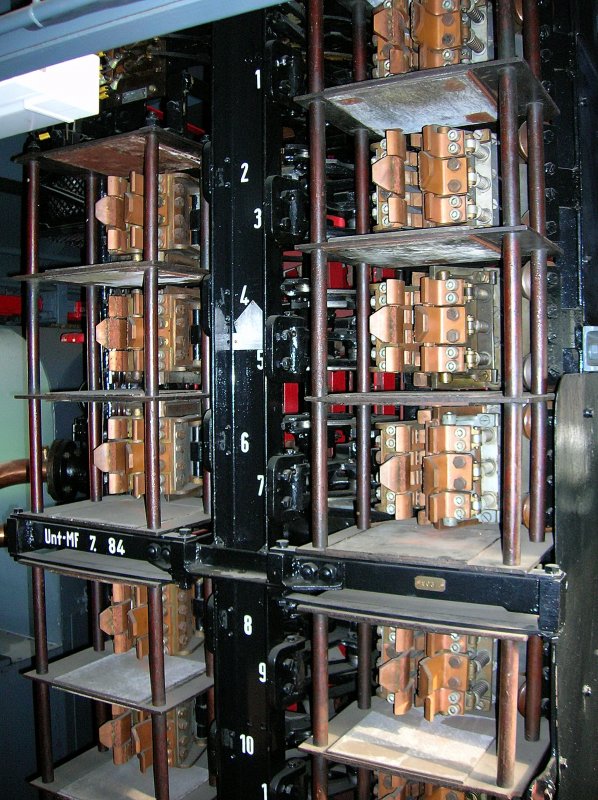

Rein mechanisch angetriebenes offenes Nockenschaltwerk der E44 002 im DB-Museum Koblenz.

Rein mechanisch angetriebenes offenes Nockenschaltwerk der E44 002 im DB-Museum Koblenz. Funktionsweise: Dreht der Lokführer am Handrad, das sich auf dem Führerstand befindet, treibt er über verschiedene Wellen und Ketten das Schaltwerk an. Die Klauen schließen und öffnen nacheinander. Um ruckeliges weiterbeschleunigen zu vermeiden besitzt die Lok noch einen Feinregler der hier nicht zusehen ist. Er sorgt dafür das die Fahrstufen nicht plötzlich sondern etwas sanfter hochgeschaltet werden. Dieser wird dann ebenfalls mit angetrieben.
(Ein Bild des Feinreglers werde ich in kürze einstellen.)
