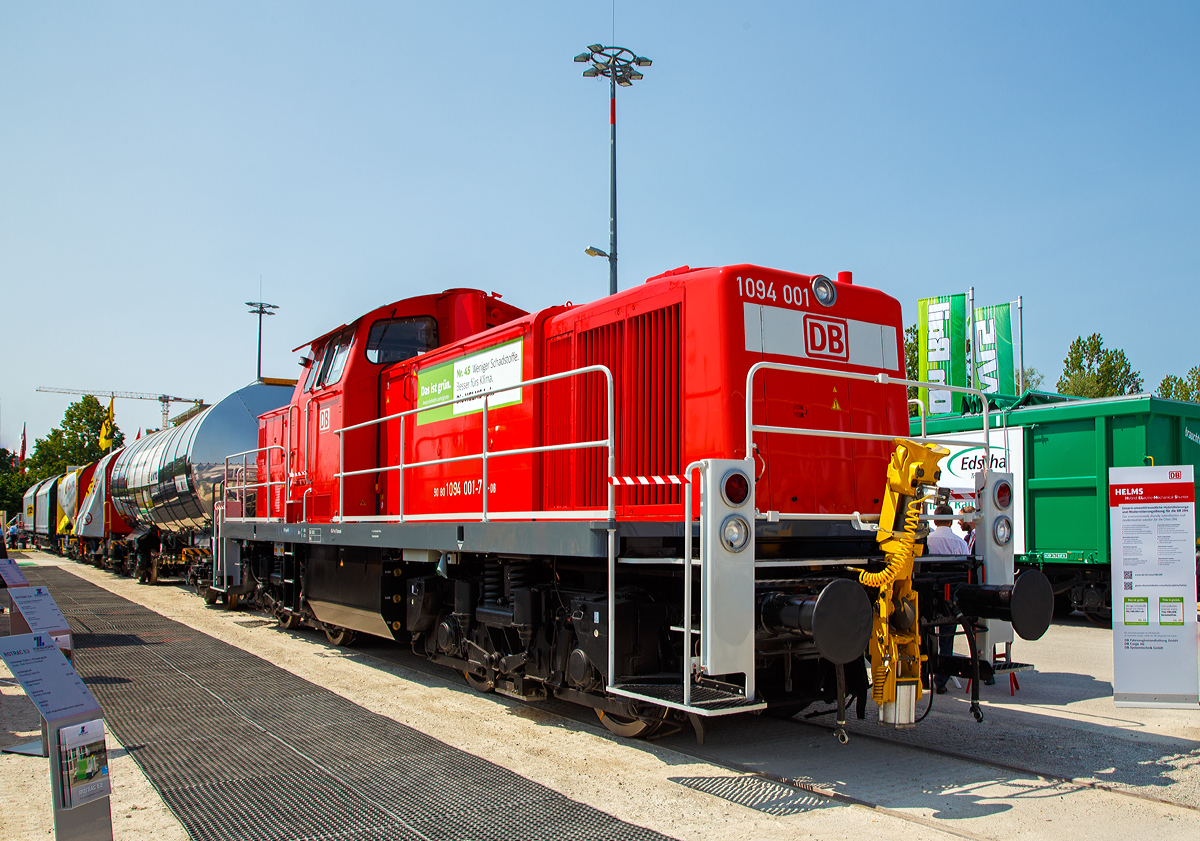

Der erste HELMS-Prototype (Hybrid Electro-Mechanical Shunter), die 1094 001-7 (90 80 1094 001-7 D-DB) der DB Cargo Deutschland AG wurde auf der transport logistic 2019 in München vorgestellt

(ID 1151841)




Der erste HELMS-Prototype (Hybrid Electro-Mechanical Shunter), die 1094 001-7 (90 80 1094 001-7 D-DB) der DB Cargo Deutschland AG wurde auf der transport logistic 2019 in München vorgestellt (hier 05.06.2019).

Lebenslauf:
Die Lok wurde 1972 bei MaK in Kiel unter der Fabriknummer 1000589 gebaut und als 290 289-8 an die DB geliefert.1999 erfolgte der Umbau mit Funkfernsteuerung und die Umzeichnung in 294 289-4. Die Remotorisierung mit einem MTU-Motor 8V 4000 R41, Einbau  einer neuen Lüfteranlage, neuer Luftpresser und Ausrüstung mit dem Umlaufgeländer erfolgten 2005 bei der DB Fahrzeuginstandhaltung GmbH im Werk Cottbus. Daraufhin erfolgte die Umzeichnung in 294 789-3 (98 80 3294 789-3 D-DB). 2018 erfolgte dann der Hybridisierungs- Umbau (HELMS) durch DB Fahrzeuginstandhaltung GmbH in Cottbus und Umzeichnung in 1094 001 (90 80 1094 001-7 D-DB).

HELMS ist ein neuartiges Hybridkonzept:
Das Projekt HELMS (Hybrid Electronic Mechanical Shunter) ist das neue und umweltfreundliche Hybridisierungs- und Modernisierungslösung für die Baureihe 294 (ex V 90) der DB. Mit diesem Projekt schlägt die DB eine ganz neue Richtung ein.

Um diese Modernisierung nachweislich zu erproben, wird das technische Konzept bis Ende 2020 an zwei Prototypen getestet. Ab 2022 soll es als technische Lösung für dieselhydraulische Rangierloks in Serie gehen.

Das bisherige dieselhydraulische Antriebskonzept der Baureihe 294 wird durch einen elektromechanischen Hybridantrieb mit einem leistungsverzweigten Getriebe ersetzt und somit ein zukunftssicheres Energiemanagementsystem etabliert. Dabei werden Traktionseigenschaften, wie zum Beispiel die Zugkraft in der Leistungsklasse von 1.000 KW beibehalten.

Durch den Einsatz der neuen Komponenten und deren Zusammenspiel konnte der Diesel-Kraftstoffverbrauch und CO2-Ausstoß um 20% reduziert werden. Darüber hinaus konnte temporär ein emissionsfreier Betrieb hergestellt werden sowie eine Reduzierung der durchschnittlichen Lärmemission.

Neben dem  grünen  Nutzen wird auch dem wirtschaftlichen Aspekt Rechnung getragen. Es wird mit einer Verlängerung der Lebensdauer um mindestens 16 Jahre gerechnet. Die Dieselmotoren, Rahmen und Drehgestelle können weiterhin verwendet und die Instandhaltungskosten können gesenkt werden. Der bisherige Dieselmotor muss nicht zwingend getauscht werden, was zu weiteren Einspareffekten führt.

Das herkömmliche Strömungsgetriebe wird durch ein Hybrid-Planeten-Getriebe ersetzt, das die Leistungsübertragung optimiert und durch eine Hybridsteuerung den effizienten Verbrauch ermöglicht. Der Einsatz eines Li-Ion Energiespeichers senkt den hohen Leerlaufanteil des Dieselmotors und ermöglicht sogar ein temporär emissionsfreies Fahren.

Die Einsparungseffekte gegenüber der dieselhydraulischen Technik ergeben sich u.a. durch den besseren Getriebewirkungsgrad unter Beibehaltung der Leistung des Dieselmotors sowie die Wiederaufladung der Batterie im Betrieb.

Um diese innovative Hybridlösung für die 1.000 kW Leistungsklasse anbieten zu können, wurde ein Gemeinschaftsprojekt im DB-Konzern aufgesetzt. Die Projektleitung übernahm DB Cargo als Betreiber. Die Systemauslegung, Hybridsteuerung und Integrationsengineering wurde von DB Systemtechnik verantwortet. Die DB Fahrzeuginstandhaltung brachte die Erfahrung mit Retrofits ein und übernahm die Umbauverantwortung.

Zwei Partner aus der Industrie Toshiba und Henschel sind für die Lieferung der Hauptkomponenten verantwortlich.
Hybridisierungs- und  Modernisierungslösung für die BR 294 besteht aus den Neukomponenten:
Leistungsverzweigtes mechanisches Getriebe
92 kWh Li-Ion-Traktionsbatterie
Traktionsumrichter und Antriebssteuerungsgerät
2 elektr. Traktionsmotoren (2 x 330 kW) und ein Generator

Die Bestandskomponenten sind:
Lokrahmen, Drehgestelle inkl. angepasste Aufbaumodule, Dieselmotor der 1.000 kW-Klasse


Der erste HELMS-Prototype (Hybrid Electro-Mechanical Shunter), die 1094 001-7 (90 80 1094 001-7 D-DB) der DB Cargo Deutschland AG wurde auf der transport logistic 2019 in München vorgestellt (hier 05.06.2019).

Lebenslauf:
Die Lok wurde 1972 bei MaK in Kiel unter der Fabriknummer 1000589 gebaut und als 290 289-8 an die DB geliefert.1999 erfolgte der Umbau mit Funkfernsteuerung und die Umzeichnung in 294 289-4. Die Remotorisierung mit einem MTU-Motor 8V 4000 R41, Einbau einer neuen Lüfteranlage, neuer Luftpresser und Ausrüstung mit dem Umlaufgeländer erfolgten 2005 bei der DB Fahrzeuginstandhaltung GmbH im Werk Cottbus. Daraufhin erfolgte die Umzeichnung in 294 789-3 (98 80 3294 789-3 D-DB). 2018 erfolgte dann der Hybridisierungs- Umbau (HELMS) durch DB Fahrzeuginstandhaltung GmbH in Cottbus und Umzeichnung in 1094 001 (90 80 1094 001-7 D-DB).

HELMS ist ein neuartiges Hybridkonzept:
Das Projekt HELMS (Hybrid Electronic Mechanical Shunter) ist das neue und umweltfreundliche Hybridisierungs- und Modernisierungslösung für die Baureihe 294 (ex V 90) der DB. Mit diesem Projekt schlägt die DB eine ganz neue Richtung ein.

Um diese Modernisierung nachweislich zu erproben, wird das technische Konzept bis Ende 2020 an zwei Prototypen getestet. Ab 2022 soll es als technische Lösung für dieselhydraulische Rangierloks in Serie gehen.

Das bisherige dieselhydraulische Antriebskonzept der Baureihe 294 wird durch einen elektromechanischen Hybridantrieb mit einem leistungsverzweigten Getriebe ersetzt und somit ein zukunftssicheres Energiemanagementsystem etabliert. Dabei werden Traktionseigenschaften, wie zum Beispiel die Zugkraft in der Leistungsklasse von 1.000 KW beibehalten.

Durch den Einsatz der neuen Komponenten und deren Zusammenspiel konnte der Diesel-Kraftstoffverbrauch und CO2-Ausstoß um 20% reduziert werden. Darüber hinaus konnte temporär ein emissionsfreier Betrieb hergestellt werden sowie eine Reduzierung der durchschnittlichen Lärmemission.

Neben dem "grünen" Nutzen wird auch dem wirtschaftlichen Aspekt Rechnung getragen. Es wird mit einer Verlängerung der Lebensdauer um mindestens 16 Jahre gerechnet. Die Dieselmotoren, Rahmen und Drehgestelle können weiterhin verwendet und die Instandhaltungskosten können gesenkt werden. Der bisherige Dieselmotor muss nicht zwingend getauscht werden, was zu weiteren Einspareffekten führt.

Das herkömmliche Strömungsgetriebe wird durch ein Hybrid-Planeten-Getriebe ersetzt, das die Leistungsübertragung optimiert und durch eine Hybridsteuerung den effizienten Verbrauch ermöglicht. Der Einsatz eines Li-Ion Energiespeichers senkt den hohen Leerlaufanteil des Dieselmotors und ermöglicht sogar ein temporär emissionsfreies Fahren.

Die Einsparungseffekte gegenüber der dieselhydraulischen Technik ergeben sich u.a. durch den besseren Getriebewirkungsgrad unter Beibehaltung der Leistung des Dieselmotors sowie die Wiederaufladung der Batterie im Betrieb.

Um diese innovative Hybridlösung für die 1.000 kW Leistungsklasse anbieten zu können, wurde ein Gemeinschaftsprojekt im DB-Konzern aufgesetzt. Die Projektleitung übernahm DB Cargo als Betreiber. Die Systemauslegung, Hybridsteuerung und Integrationsengineering wurde von DB Systemtechnik verantwortet. Die DB Fahrzeuginstandhaltung brachte die Erfahrung mit Retrofits ein und übernahm die Umbauverantwortung.

Zwei Partner aus der Industrie Toshiba und Henschel sind für die Lieferung der Hauptkomponenten verantwortlich.
Hybridisierungs- und Modernisierungslösung für die BR 294 besteht aus den Neukomponenten:
Leistungsverzweigtes mechanisches Getriebe
92 kWh Li-Ion-Traktionsbatterie
Traktionsumrichter und Antriebssteuerungsgerät
2 elektr. Traktionsmotoren (2 x 330 kW) und ein Generator

Die Bestandskomponenten sind:
Lokrahmen, Drehgestelle inkl. angepasste Aufbaumodule, Dieselmotor der 1.000 kW-Klasse

Armin Schwarz http://hellertal.startbilder.de/ 11.06.2019, 181 Aufrufe, 4 Kommentare

EXIF: Canon Canon EOS 6D, Datum 2019:06:05 11:16:02, Belichtungsdauer: 1/160, Blende: 10/1, ISO100, Brennweite: 28/1

4 Kommentare, Alle Kommentare
Schreib einen Kommentar!
Andreas Strobel 12.06.2019 22:30

Interessante Maschine Armin, hätte ich jetzt nicht gedacht das die DB AG keine Alternative zu den "ollen" MAKs sieht als sie der Zeit an zu passen. Danke fürs Zeigen Armin und liebe Grüße aus Rheydt, Andi.

Armin Schwarz 13.06.2019 19:55

Hallo Andi,
danke für Deinen netten Kommentar, es freut mich wenn es Dir gefällt.
Doch die DB AG hat auch Alternative zu den V90 Umbauten, wie die Alstom H3 (BR 1002), die schon über 2 Jahre in Nürnberg und Würzburg erprobt werden. Die Toshiba HDB 800 wird wohl auch bald folgen, siehe
https://hellertal.startbilder.de/bild/deutschland~museen-und-ausstellungen~transport-logistic-2019-muenchen/660708/erste-oeko-lok-aus-kiel-ist-fertigder.html
Aber die V90 haben sich schon Jahrzehnte bewährt, Lokrahmen, -kasten, Drehgestelle und Dieselmotoren sind noch okay, muss man doch nicht einschmelzen und der Motor ist gerade mal ein Teenager. Warum dann nicht wieder umbauen.....
Und so bleiben sie uns weitere Jahre erhalten. Ob die Li-Ion-Traktionsbatterien so lange halten wird sich zeigen.

Liebe Grüße aus Herdorf
Armin

PS: Die Zulassung dürfte auch einfacher und billiger sein.

Olli 13.06.2019 20:16

Die dürfte wohl den aktuellen DB-Finanzproblemen am meisten entgegenkommen. Vielleicht bleibte es nicht bei der Designstudie... Schön abgelichtet und natürlich auch schön zu sehen im Neulack...
Gruß, Olli

Armin Schwarz 13.06.2019 20:37

Hallo Olli,
danke, es freut mich sehr dass es Dir gefällt.
Entgegen der Toshiba HDB 800 Prototype, ist es hier mehr als eine Designstudie. Die Lok ist Fahrtauglich und hat die Zulassung und die NVR-Nr.(90 80 1094 001-7 D-DB) bereits erhalten.
Liebe Grüße
Armin
