Westerburg Fotos

8 Bilder

Die Deutz 57513 - eine DEUTZ KS 230 B Diesellokomotive ehemals der Bundeswehr, am 06.05.2018 ausgestellt beim Erlebnisbahnhof Westerwald der Westerwälder Eisenbahnfreunde 44 508 e. V. hier war Museumstag. Die Lok ist Eigentum vom Militärhistorisches Museum Dresden und eine Leihgabe an die Eisenbahnfreunde. In der Lokstation Westerburg findet man eine einzigartige Spezialsammlung von Schienenfahrzeugen der Bundeswehr.

Die Lok wurde 1962 bei Deutz unter der Fabriknummer 57513 gebaut und an die BW (Fliegerhorstgruppe Erding) ausgeliefert, 2007 wurde sie außer Dienst gestellt.

Die Lokomotive KS 230 B ist die Weiterentwicklung der A12L 614 R und kam Anfang der Sechziger Jahre auf den Markt. Die erste Maschine wurde am 28. Februar 1962 ausgeliefert.
Die DEUTZ-Diesellok KS 230 B (A12L 714A) ist eine zweiachsige Rangiermaschine mit hydraulischer Kraftübertragung und Stangenantrieb. Als Antriebsmotor wird der luftgekühlte DEUTZ-Vielstoffmotor A12L 714 A mit einer Leistung von 230 PS verwandt. Die Motorleistung wird über eine Gummi-Dämpfungskupplung und Gelenkwelle auf das VOITH-Getriebe L 33 yUb übertragen. Von hier aus wird die Antriebskraft über das angeflanschte Wendegetriebe auf die zwischen den Achsen liegende Blindwelle weitergeleitet, die über Kurbeln, Treib- und Kuppelstangen beide Radsätze antreibt. Die Lokomotive hat ein Dienstgewicht von etwa 28 Tonnen und erreicht bei einer Zugkraft von 7000 kg auf gerader horizontaler Strecke eine Maximalgeschwindigkeit von 30 km/h. Der Kraftstoffverbrauch beträgt bei 50 % Durchschnittsbelastung um die 22 Kilogramm Dieseltreibstoff pro Stunde.

Am 19. Dezember 1961 wurde zwischen dem Bundesamt für Wehrtechnik und Beschaffung und der KHD AG, Köln-Deutz, der Hauptvertrag über die Lieferung von 21 Lokomotiven geschlossen. Diese Fahrzeuge waren für den Einsatz in Liegenschaften der Luftwaffe und Marine bestimmt. Sie erhielten die Versorgungsartikel-Bezeichnung:  Lokomotive, Vielstoff, 1.435 mm Spurbreite, 200 PS  und wurden der Versorgungsnummer 2210-12-137-0042 zugeordnet.
Die Inbetriebsetzung der Maschinen bedeutete allerdings nicht für alle Fahrzeuge auch gleichzeitig den geplanten Einsatz. Viele bürokratische Hemmnisse, fehlende Infrastruktur und Betriebskostenrechnungen aus unterschiedlichster Betrachtungsweise führten dazu, dass Ende 1963 nur acht der Loks im planmäßigen Einsatz waren. Die übrigen dreizehn Loks standen unbenutzt an den einzelnen Standorten abgestellt. Mangelnde Erfahrung, nicht erfolgte Wartungen und mangelhafte Unterbringung der Fahrzeuge führten naturgemäß zu Störungen bei den nachfolgenden Inbetriebnahmen.

Der Ersatzteilservice, anstehende Reparaturen, sowie Frist- und Hauptuntersuchungen, wurden bis zur Einstellung der Lokomotivproduktion bei KHD Köln-Deutz, vom Lieferanten im Einzelauftragsverfahren vorgenommen.
Ab 1972 übernahm die Firma Henschel & Sohn, Kassel die Wartung und Instandsetzung von Deutz - Lokomotiven.
Das Bundesamt für Wehrtechnik und Beschaffung strebte allerdings zur Kostenreduzierung den Abschluss eines Instandhaltungs - Rahmenvertrages für alle Lokomotiven der Bundeswehr an. Es galt eine Werkstatt zu finden, die über das notwendige Know-How verfügte, um alle Arbeiten über die gesamte Palette der Bundeswehr - Lokomotiven fachgerecht auszuführen. In Moers wurde man fündig und so wurde wurde am 09. Juli 1975 ein Vertrag zwischen der Firma MaK Kiel, Reparaturwerk Moers und dem BwB Koblenz geschlossen, der den gesamten Bestand von damals 50 regelspurigen Lokomotiven umfasste.
Quelle: http://www.bundeswehrloks.de/

Technische Daten:
Typ: KS 230 B
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 7.310 mm
Achsanzahl: zwei (B-dh)
Motor: KHD luftgekühlter 12-Zylinder-V- Vielstoffmotor A12L 714 A
Hubraum: 19,0 l
Leistung: 170 kW (230 PS) bei 2000 U/min
Getriebe: Voith L 33 yUb
Antriebübertragung: s.o.
Dienstgewicht: 28 t
Höchstgeschwindigkeit: 32 km/h
Raddurchmesser 850 mm
Anfahrzugkraft 9000 kg / 90 kN
Bremse: Knorr Druckluftbremse
Die Deutz 57513 - eine DEUTZ KS 230 B Diesellokomotive ehemals der Bundeswehr, am 06.05.2018 ausgestellt beim Erlebnisbahnhof Westerwald der Westerwälder Eisenbahnfreunde 44 508 e. V. hier war Museumstag. Die Lok ist Eigentum vom Militärhistorisches Museum Dresden und eine Leihgabe an die Eisenbahnfreunde. In der Lokstation Westerburg findet man eine einzigartige Spezialsammlung von Schienenfahrzeugen der Bundeswehr. Die Lok wurde 1962 bei Deutz unter der Fabriknummer 57513 gebaut und an die BW (Fliegerhorstgruppe Erding) ausgeliefert, 2007 wurde sie außer Dienst gestellt. Die Lokomotive KS 230 B ist die Weiterentwicklung der A12L 614 R und kam Anfang der Sechziger Jahre auf den Markt. Die erste Maschine wurde am 28. Februar 1962 ausgeliefert. Die DEUTZ-Diesellok KS 230 B (A12L 714A) ist eine zweiachsige Rangiermaschine mit hydraulischer Kraftübertragung und Stangenantrieb. Als Antriebsmotor wird der luftgekühlte DEUTZ-Vielstoffmotor A12L 714 A mit einer Leistung von 230 PS verwandt. Die Motorleistung wird über eine Gummi-Dämpfungskupplung und Gelenkwelle auf das VOITH-Getriebe L 33 yUb übertragen. Von hier aus wird die Antriebskraft über das angeflanschte Wendegetriebe auf die zwischen den Achsen liegende Blindwelle weitergeleitet, die über Kurbeln, Treib- und Kuppelstangen beide Radsätze antreibt. Die Lokomotive hat ein Dienstgewicht von etwa 28 Tonnen und erreicht bei einer Zugkraft von 7000 kg auf gerader horizontaler Strecke eine Maximalgeschwindigkeit von 30 km/h. Der Kraftstoffverbrauch beträgt bei 50 % Durchschnittsbelastung um die 22 Kilogramm Dieseltreibstoff pro Stunde. Am 19. Dezember 1961 wurde zwischen dem Bundesamt für Wehrtechnik und Beschaffung und der KHD AG, Köln-Deutz, der Hauptvertrag über die Lieferung von 21 Lokomotiven geschlossen. Diese Fahrzeuge waren für den Einsatz in Liegenschaften der Luftwaffe und Marine bestimmt. Sie erhielten die Versorgungsartikel-Bezeichnung: "Lokomotive, Vielstoff, 1.435 mm Spurbreite, 200 PS" und wurden der Versorgungsnummer 2210-12-137-0042 zugeordnet. Die Inbetriebsetzung der Maschinen bedeutete allerdings nicht für alle Fahrzeuge auch gleichzeitig den geplanten Einsatz. Viele bürokratische Hemmnisse, fehlende Infrastruktur und Betriebskostenrechnungen aus unterschiedlichster Betrachtungsweise führten dazu, dass Ende 1963 nur acht der Loks im planmäßigen Einsatz waren. Die übrigen dreizehn Loks standen unbenutzt an den einzelnen Standorten abgestellt. Mangelnde Erfahrung, nicht erfolgte Wartungen und mangelhafte Unterbringung der Fahrzeuge führten naturgemäß zu Störungen bei den nachfolgenden Inbetriebnahmen. Der Ersatzteilservice, anstehende Reparaturen, sowie Frist- und Hauptuntersuchungen, wurden bis zur Einstellung der Lokomotivproduktion bei KHD Köln-Deutz, vom Lieferanten im Einzelauftragsverfahren vorgenommen. Ab 1972 übernahm die Firma Henschel & Sohn, Kassel die Wartung und Instandsetzung von Deutz - Lokomotiven. Das Bundesamt für Wehrtechnik und Beschaffung strebte allerdings zur Kostenreduzierung den Abschluss eines Instandhaltungs - Rahmenvertrages für alle Lokomotiven der Bundeswehr an. Es galt eine Werkstatt zu finden, die über das notwendige Know-How verfügte, um alle Arbeiten über die gesamte Palette der Bundeswehr - Lokomotiven fachgerecht auszuführen. In Moers wurde man fündig und so wurde wurde am 09. Juli 1975 ein Vertrag zwischen der Firma MaK Kiel, Reparaturwerk Moers und dem BwB Koblenz geschlossen, der den gesamten Bestand von damals 50 regelspurigen Lokomotiven umfasste. Quelle: http://www.bundeswehrloks.de/ Technische Daten: Typ: KS 230 B Spurweite: 1.435 mm (Normalspur) Länge über Puffer: 7.310 mm Achsanzahl: zwei (B-dh) Motor: KHD luftgekühlter 12-Zylinder-V- Vielstoffmotor A12L 714 A Hubraum: 19,0 l Leistung: 170 kW (230 PS) bei 2000 U/min Getriebe: Voith L 33 yUb Antriebübertragung: s.o. Dienstgewicht: 28 t Höchstgeschwindigkeit: 32 km/h Raddurchmesser 850 mm Anfahrzugkraft 9000 kg / 90 kN Bremse: Knorr Druckluftbremse
Armin Schwarz


Die Brexbachtalbahn e.V. machte am 13.03.2016 eine Große Westerwaldrundfahrt (Siershahn – Altenkirchen – Hachenburg – Westerburg – Limburg – Montabaur – Siershahn) mit dem Schienenbus der Baureihe VT798. Hier beim Halt in Westerburg, die Fahrgäste waren zu Besuch im Eisenbahnmuseum.

Die Schienenbusgarnitur bestand (von rechts nach links) aus:
Dem VT 798 818-1 (98 80 0798 818-1 D-PBE), eingestellt von der Pfalzbahn Eisenbahnbetriebsgesellschaft mbH (Eigentümer DB Museum, Nürnberg), ex DB VT 98 9818, Eigentümer ist das DB Museum, Nürnberg. Der Verbrennungstriebwagen wurde 1962 von MAN unter der Fabriknummer 146600 gebaut.

Dem Beiwagen VB 998 250-5 (95 80 0998 250-4 D-PBE) der Pfalzbahn Eisenbahnbetriebsgesellschaft mbH, ex DB VB 98 2250. Der Beiwagen ist ein echter Uerdinger, er wurde 1960 von der Waggonfabrik Uerdingen AG in Krefeld-Uerdingen unter der Fabriknummer 66957 gebaut.

Dem Steuerwagen VS 998 880-9 (95 80 0998 880-8 D-OEF) der Oberhessische Eisenbahnfreunde, DB VS 98 280. Der Steuerwagen wurde 1959 von Waggon- und Maschinenbau GmbH, Donauwörth (WMD) unter der Fabriknummer 1412 gebaut.

Der Motorwagen (VT = Verbrennungstriebwagen) wird von zwei Diesel-Unterflurmotoren des Typs Büssing U 10 der Büssing AG, mit einer Leistung von  je 110 kW (150 PS) angetrieben. Die Leistungsübertagung erfolgt über ZF Sechs-Gang-Getriebe mechanisch auf die Achsen.

Die einzelnen Wagen haben im Laufe ihres Betriebslebens zahllose unterschiedliche Nebenbahnen befahren haben, von denen heute teilweise allenfalls noch ein Bahndamm auszumachen ist.
Die Brexbachtalbahn e.V. machte am 13.03.2016 eine Große Westerwaldrundfahrt (Siershahn – Altenkirchen – Hachenburg – Westerburg – Limburg – Montabaur – Siershahn) mit dem Schienenbus der Baureihe VT798. Hier beim Halt in Westerburg, die Fahrgäste waren zu Besuch im Eisenbahnmuseum. Die Schienenbusgarnitur bestand (von rechts nach links) aus: Dem VT 798 818-1 (98 80 0798 818-1 D-PBE), eingestellt von der Pfalzbahn Eisenbahnbetriebsgesellschaft mbH (Eigentümer DB Museum, Nürnberg), ex DB VT 98 9818, Eigentümer ist das DB Museum, Nürnberg. Der Verbrennungstriebwagen wurde 1962 von MAN unter der Fabriknummer 146600 gebaut. Dem Beiwagen VB 998 250-5 (95 80 0998 250-4 D-PBE) der Pfalzbahn Eisenbahnbetriebsgesellschaft mbH, ex DB VB 98 2250. Der Beiwagen ist ein echter Uerdinger, er wurde 1960 von der Waggonfabrik Uerdingen AG in Krefeld-Uerdingen unter der Fabriknummer 66957 gebaut. Dem Steuerwagen VS 998 880-9 (95 80 0998 880-8 D-OEF) der Oberhessische Eisenbahnfreunde, DB VS 98 280. Der Steuerwagen wurde 1959 von Waggon- und Maschinenbau GmbH, Donauwörth (WMD) unter der Fabriknummer 1412 gebaut. Der Motorwagen (VT = Verbrennungstriebwagen) wird von zwei Diesel-Unterflurmotoren des Typs Büssing U 10 der Büssing AG, mit einer Leistung von je 110 kW (150 PS) angetrieben. Die Leistungsübertagung erfolgt über ZF Sechs-Gang-Getriebe mechanisch auf die Achsen. Die einzelnen Wagen haben im Laufe ihres Betriebslebens zahllose unterschiedliche Nebenbahnen befahren haben, von denen heute teilweise allenfalls noch ein Bahndamm auszumachen ist.
Armin Schwarz

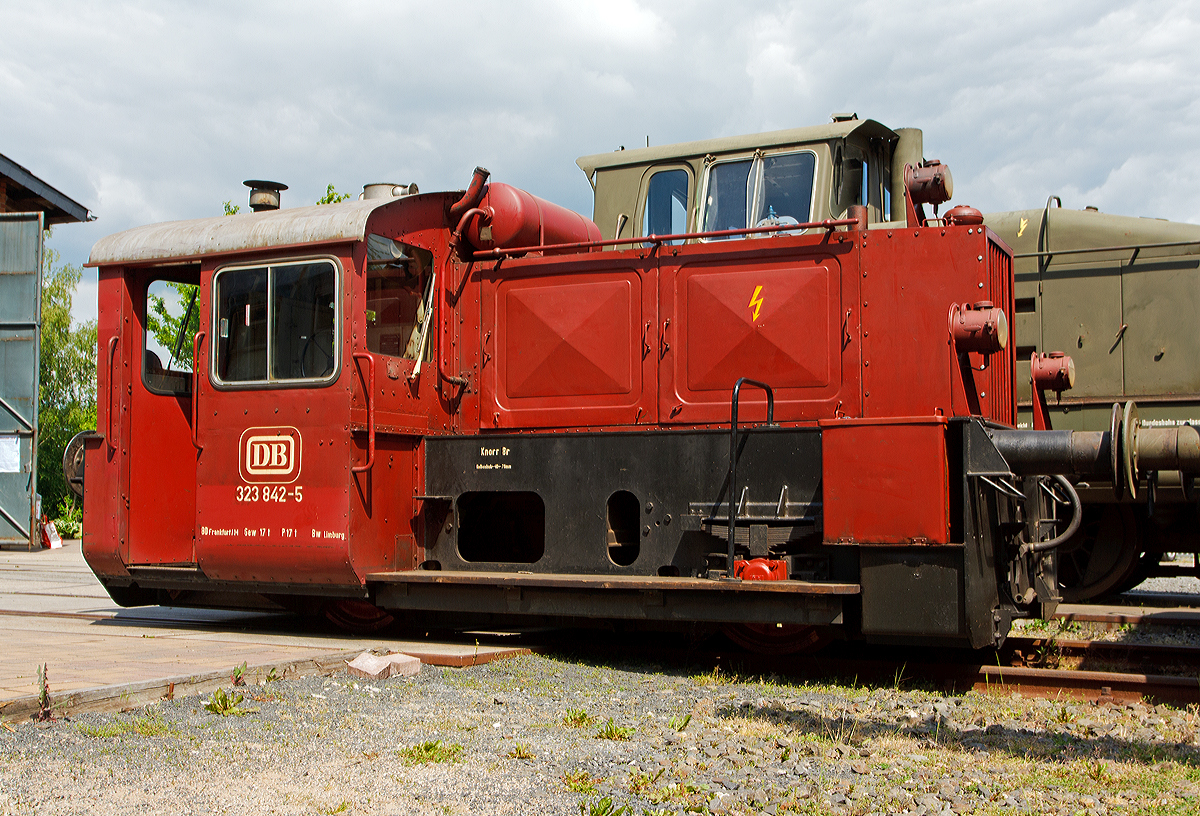

Die ex DB 323 842-5, ex DB Köf 6772, der Westerwälder Eisenbahnfreunde 44 508 e. V. steht am 18.05.2014 ausgestellt beim Erlebnisbahnhof Westerwald in Westerburg, hier war Museumstag.

Diese Köf II wurde 1960 unter der Fabriknummer 13210 bei der Firma Jung in Jungenthal bei Kirchen/Sieg gebaut und als Köf 6772 an die DB ausgeliefert. 1968 erfolgte die Umzeichnung in 323 842-5, die Ausmusterung bei der DB erfolgte 1996.

Die 323 842-5 (Jung 13210) war ab 1960 dem BW Wetzlar zugeteilt, ab 1968 wurde das Heimatbetriebswerk das Bw Limburg / Lahn, welches zum 01.12.1991 zur Außenstelle des Bw Gießen wird.

In den Jahren 1932 - 38 beschaffte die Reichsbahn 887 Lokomotiven dieser Baureihe. Durch die Einwirkungen des Krieges stark dezimiert übernahm die spätere Bundesbahn noch 444 Exemplare und ließ, zwischen 1952 und 1965 noch 731 weitere Maschinen der Leistungsgruppe II neu bauen. Diese splitteten sich in die Baureihen 322 - 324.

Der Antrieb erfolgt Dieselhydraulisch, d.h. die Kraftübertragung erfolgt vom Motor auf ein Voith-Turbogetriebe und von diesem über Rollenketten auf die beiden Achsen.

Die Hersteller waren Gmeinder, O&K, Krupp, KHD, BMAG, Borsig, Jung und Henschel. Die Baureihe hat nun ausgedient und ist nur noch vereinzelt in div. Museen anzutreffen.



Technische Daten der 323 842-5:
Achsformel : B
Spurweite: 1435 mm
Länge über Puffer: 6.450 mm
Achsabstand:
Dienstgewicht: 17 t
Motor: 6-Zylinder-Kaelble-Dieselmotor
Leistung:  127 PS
Höchstgeschwindigkeit: 45 km/h
Anfahrzugkraft: 27,5 kN
Die ex DB 323 842-5, ex DB Köf 6772, der Westerwälder Eisenbahnfreunde 44 508 e. V. steht am 18.05.2014 ausgestellt beim Erlebnisbahnhof Westerwald in Westerburg, hier war Museumstag. Diese Köf II wurde 1960 unter der Fabriknummer 13210 bei der Firma Jung in Jungenthal bei Kirchen/Sieg gebaut und als Köf 6772 an die DB ausgeliefert. 1968 erfolgte die Umzeichnung in 323 842-5, die Ausmusterung bei der DB erfolgte 1996. Die 323 842-5 (Jung 13210) war ab 1960 dem BW Wetzlar zugeteilt, ab 1968 wurde das Heimatbetriebswerk das Bw Limburg / Lahn, welches zum 01.12.1991 zur Außenstelle des Bw Gießen wird. In den Jahren 1932 - 38 beschaffte die Reichsbahn 887 Lokomotiven dieser Baureihe. Durch die Einwirkungen des Krieges stark dezimiert übernahm die spätere Bundesbahn noch 444 Exemplare und ließ, zwischen 1952 und 1965 noch 731 weitere Maschinen der Leistungsgruppe II neu bauen. Diese splitteten sich in die Baureihen 322 - 324. Der Antrieb erfolgt Dieselhydraulisch, d.h. die Kraftübertragung erfolgt vom Motor auf ein Voith-Turbogetriebe und von diesem über Rollenketten auf die beiden Achsen. Die Hersteller waren Gmeinder, O&K, Krupp, KHD, BMAG, Borsig, Jung und Henschel. Die Baureihe hat nun ausgedient und ist nur noch vereinzelt in div. Museen anzutreffen. Technische Daten der 323 842-5: Achsformel : B Spurweite: 1435 mm Länge über Puffer: 6.450 mm Achsabstand: Dienstgewicht: 17 t Motor: 6-Zylinder-Kaelble-Dieselmotor Leistung: 127 PS Höchstgeschwindigkeit: 45 km/h Anfahrzugkraft: 27,5 kN
Armin Schwarz

Deutschland / Dieselloks | Kleinloks / 3 323/324 | BR 323/324 | DB Köf II, Köf III, Deutschland / Unternehmen / Jung, Loks von Jung, Jungenthal bei Kirchen a.d. Sieg , Triebfahrzeuge in Bild und Text

668  7 1200x816 Px, 22.05.2014

Der VT 123 der vectus Verkehrsgesellschaft mbH (ein Stadler GTW 2/6), ex HLB VT 123, ist am 16.12.2013 zur Nachtruhe im Bahnhof Westerburg abgestellt.

Der Stadler GTW 2/6 bestehend aus den NVR-Nummern 95 80 0946 423-0, 95 80 0646 423-3 und 95 80 0946 923-9 D-VCT, er wurde 2000 von DWA (Deutsche Waggonbau AG, heute Bombardier) unter der Fabriknummer 526/005 gebaut.
Der VT 123 der vectus Verkehrsgesellschaft mbH (ein Stadler GTW 2/6), ex HLB VT 123, ist am 16.12.2013 zur Nachtruhe im Bahnhof Westerburg abgestellt. Der Stadler GTW 2/6 bestehend aus den NVR-Nummern 95 80 0946 423-0, 95 80 0646 423-3 und 95 80 0946 923-9 D-VCT, er wurde 2000 von DWA (Deutsche Waggonbau AG, heute Bombardier) unter der Fabriknummer 526/005 gebaut.
Armin Schwarz

VT 253 (ein Alstom Coradia LINT 41) der vectus Verkehrsgesellschaft mbH am 16.12.2013 abgestellt im Bahnhof Westerburg (Westerwald).

Der LINT 41 (95 80 0648 153-4 D-VCT und 95 80 0648 653-3 D-VCT) wurde 2004 bei Alstom unter der Fabriknummer 1188-003 gebaut.
VT 253 (ein Alstom Coradia LINT 41) der vectus Verkehrsgesellschaft mbH am 16.12.2013 abgestellt im Bahnhof Westerburg (Westerwald). Der LINT 41 (95 80 0648 153-4 D-VCT und 95 80 0648 653-3 D-VCT) wurde 2004 bei Alstom unter der Fabriknummer 1188-003 gebaut.
Armin Schwarz

KLIMA-Schneepflug Bauart 845 der DB 80 80 9743 016-5, am 23.06.2013 ausgestellt beim Erlebnisbahnhof Westerwald der Westerwälder Eisenbahnfreunde 44 508 e. V. hier war Lokschuppenfest.

Der Schneepflug wurde 1965 bei Henschel  in Kassel unter der Fabriknummer 30010270/11 gebaut. Die letzte Stationierung war: Heimatbahnhof Limburg/Lahn; AW Hassel; BD Frankfurt a.M., davor Heimatbahnhof Schongau; BW Kempten/Allg.; BD München, seit 2004 ist er nun in Westerburg zusehen.

Der Namen KLIMA steht nicht kaltes Klima bzw. Winterwetter, sondern bezieht sich auf seinen Erfinder und Konstrukteur dieser Art von Schneepflügen, es war der Österreicher Rudolf KLIMA, der bereits 1925 Schneepflüge für die Eisenbahn Österreichs konstruierte.
Die DRG beschaffte 1929 die ersten KLIMA-Schneepflüge. 1931 erwarb die Firma HENSCHEL in Kassel die Nachbaurechte, fortan wurden die Pflüge unter der Bezeichnung HENSCHEL ဓ KLIMA - Schneepflüge gebaut. Das Kasseler Werk verließen ca. 250 Stück in verschiedenen Bauarten, wovon etwa 100 in den Bestand der Deutschen Bundesbahn kamen. Bis 1965 wurden KLIMA-Schneepflüge beschafft.
Der Westerburger Pflug wurde ja 1965 gebaut und gehört damit zu den letzten seiner Bauart.


Diese Schneepflüge sind umgebaute Schlepptender bzw. wurden in Schlepptenderbauweise gebaut, zur Gewichterhöhung haben sie zusätzliche Betongewichte. Der Klima-Schneepflug wurde geschoben, das Personal befand sich in einer geschlossenen geschützten Arbeitskabine. Sowohl nach rechts als auch nach links waren Auswurfweiten des Schnees von mehr als 10 Metern möglich. Es konnte eine Räumbreite von 4,80 Metern erzielt werden und die Schneeräumung wurde 8 cm über dem Gleisbett und 8 cm über der Schienenoberkante ermöglicht. Eine Wechselsprechanlage zwischen Lokführer und Schneepflugmannschaft bot ab der zweiten Generation der Klima-Schneepflüge eine Verständigungsmöglichkeit und in der Arbeitskabine des Klima-Schneepflugs konnte vom Bedienerstand aus eine Bremsung eingeleitet werden.

Die in der Mitte geteilten Räumschilde konnten durch Druckluft mit Drücken bis 8 bar seitlich und in der Höhe verstellt werden. Die Pflugschare standen senkrecht in ihrer Grundstellung keilförmig zur zweiseitigen Räumung. Mit den beweglichen Räumschilden war es möglich, die Schilde so zu verstellen, dass nach rechts oder nach links geräumt werden konnte. Dies war zum Schneeräumen zweigleisiger Strecken nötig. Zusätzlich waren sie mit einem keilförmigen Spur-Innenräumer ausgerüstet.

Zur Bedienung wurden zwei oder drei Personen eingesetzt: Ein streckenkundiger Fahrleiter, der der Schublokomotive über die Signalanlage am hinteren Ende des Schneepflugs Anweisungen über die erforderliche Geschwindigkeit durchgeben konnte und auch Weisungen für die Vor- und Rückfahrt erteilte. Neben dem Fahrleiter befand sich der Bediener des Schneepflugs in der Kabine und ggf. ein Helfer.

Technische Daten:
Länge über alles: 10.000 mm
Eigengewicht: 36.300 kg
Zul. Streckenklasse: A oder höher
Abstand zw. den Drehzapfen von Drehgestell: 3.000 mm
Zul. Höchstgeschwindigkeit: 65 km/h
Besonderheit: Der Schneepflug darf auch im nichtarbeiten Zustand Bahnsteig- und Laderampengleise in Gleisbögen unter 400 m Halbmesser (Radius) nicht oder nur mit besonderer Vorsicht befahren.
KLIMA-Schneepflug Bauart 845 der DB 80 80 9743 016-5, am 23.06.2013 ausgestellt beim Erlebnisbahnhof Westerwald der Westerwälder Eisenbahnfreunde 44 508 e. V. hier war Lokschuppenfest. Der Schneepflug wurde 1965 bei Henschel in Kassel unter der Fabriknummer 30010270/11 gebaut. Die letzte Stationierung war: Heimatbahnhof Limburg/Lahn; AW Hassel; BD Frankfurt a.M., davor Heimatbahnhof Schongau; BW Kempten/Allg.; BD München, seit 2004 ist er nun in Westerburg zusehen. Der Namen KLIMA steht nicht kaltes Klima bzw. Winterwetter, sondern bezieht sich auf seinen Erfinder und Konstrukteur dieser Art von Schneepflügen, es war der Österreicher Rudolf KLIMA, der bereits 1925 Schneepflüge für die Eisenbahn Österreichs konstruierte. Die DRG beschaffte 1929 die ersten KLIMA-Schneepflüge. 1931 erwarb die Firma HENSCHEL in Kassel die Nachbaurechte, fortan wurden die Pflüge unter der Bezeichnung HENSCHEL ဓ KLIMA - Schneepflüge gebaut. Das Kasseler Werk verließen ca. 250 Stück in verschiedenen Bauarten, wovon etwa 100 in den Bestand der Deutschen Bundesbahn kamen. Bis 1965 wurden KLIMA-Schneepflüge beschafft. Der Westerburger Pflug wurde ja 1965 gebaut und gehört damit zu den letzten seiner Bauart. Diese Schneepflüge sind umgebaute Schlepptender bzw. wurden in Schlepptenderbauweise gebaut, zur Gewichterhöhung haben sie zusätzliche Betongewichte. Der Klima-Schneepflug wurde geschoben, das Personal befand sich in einer geschlossenen geschützten Arbeitskabine. Sowohl nach rechts als auch nach links waren Auswurfweiten des Schnees von mehr als 10 Metern möglich. Es konnte eine Räumbreite von 4,80 Metern erzielt werden und die Schneeräumung wurde 8 cm über dem Gleisbett und 8 cm über der Schienenoberkante ermöglicht. Eine Wechselsprechanlage zwischen Lokführer und Schneepflugmannschaft bot ab der zweiten Generation der Klima-Schneepflüge eine Verständigungsmöglichkeit und in der Arbeitskabine des Klima-Schneepflugs konnte vom Bedienerstand aus eine Bremsung eingeleitet werden. Die in der Mitte geteilten Räumschilde konnten durch Druckluft mit Drücken bis 8 bar seitlich und in der Höhe verstellt werden. Die Pflugschare standen senkrecht in ihrer Grundstellung keilförmig zur zweiseitigen Räumung. Mit den beweglichen Räumschilden war es möglich, die Schilde so zu verstellen, dass nach rechts oder nach links geräumt werden konnte. Dies war zum Schneeräumen zweigleisiger Strecken nötig. Zusätzlich waren sie mit einem keilförmigen Spur-Innenräumer ausgerüstet. Zur Bedienung wurden zwei oder drei Personen eingesetzt: Ein streckenkundiger Fahrleiter, der der Schublokomotive über die Signalanlage am hinteren Ende des Schneepflugs Anweisungen über die erforderliche Geschwindigkeit durchgeben konnte und auch Weisungen für die Vor- und Rückfahrt erteilte. Neben dem Fahrleiter befand sich der Bediener des Schneepflugs in der Kabine und ggf. ein Helfer. Technische Daten: Länge über alles: 10.000 mm Eigengewicht: 36.300 kg Zul. Streckenklasse: A oder höher Abstand zw. den Drehzapfen von Drehgestell: 3.000 mm Zul. Höchstgeschwindigkeit: 65 km/h Besonderheit: Der Schneepflug darf auch im nichtarbeiten Zustand Bahnsteig- und Laderampengleise in Gleisbögen unter 400 m Halbmesser (Radius) nicht oder nur mit besonderer Vorsicht befahren.
Armin Schwarz

Sammlung ehemaliger Diesellokomotiven der Bundeswehr der Westerwälder Eisenbahnfreunde 44 508 e.V. am 30.05.2010 vor der historischen Lokstation Westerburg, dem heutigen Erlebnisbahnhof Westerwald.
Sammlung ehemaliger Diesellokomotiven der Bundeswehr der Westerwälder Eisenbahnfreunde 44 508 e.V. am 30.05.2010 vor der historischen Lokstation Westerburg, dem heutigen Erlebnisbahnhof Westerwald.
Armin Schwarz


Zwei Köf II (323 842-5 und 323 864-9) vor der in Aufarbeitung befindlichen 44 508, am 30.05.2010 in Westerburg/Ww. Hier befindet sich der Erlebnisbahnhof Wersterburg der Westerwälder Eisenbahnfreunde 44 508 e. V..
Zwei Köf II (323 842-5 und 323 864-9) vor der in Aufarbeitung befindlichen 44 508, am 30.05.2010 in Westerburg/Ww. Hier befindet sich der Erlebnisbahnhof Wersterburg der Westerwälder Eisenbahnfreunde 44 508 e. V..
Armin Schwarz
