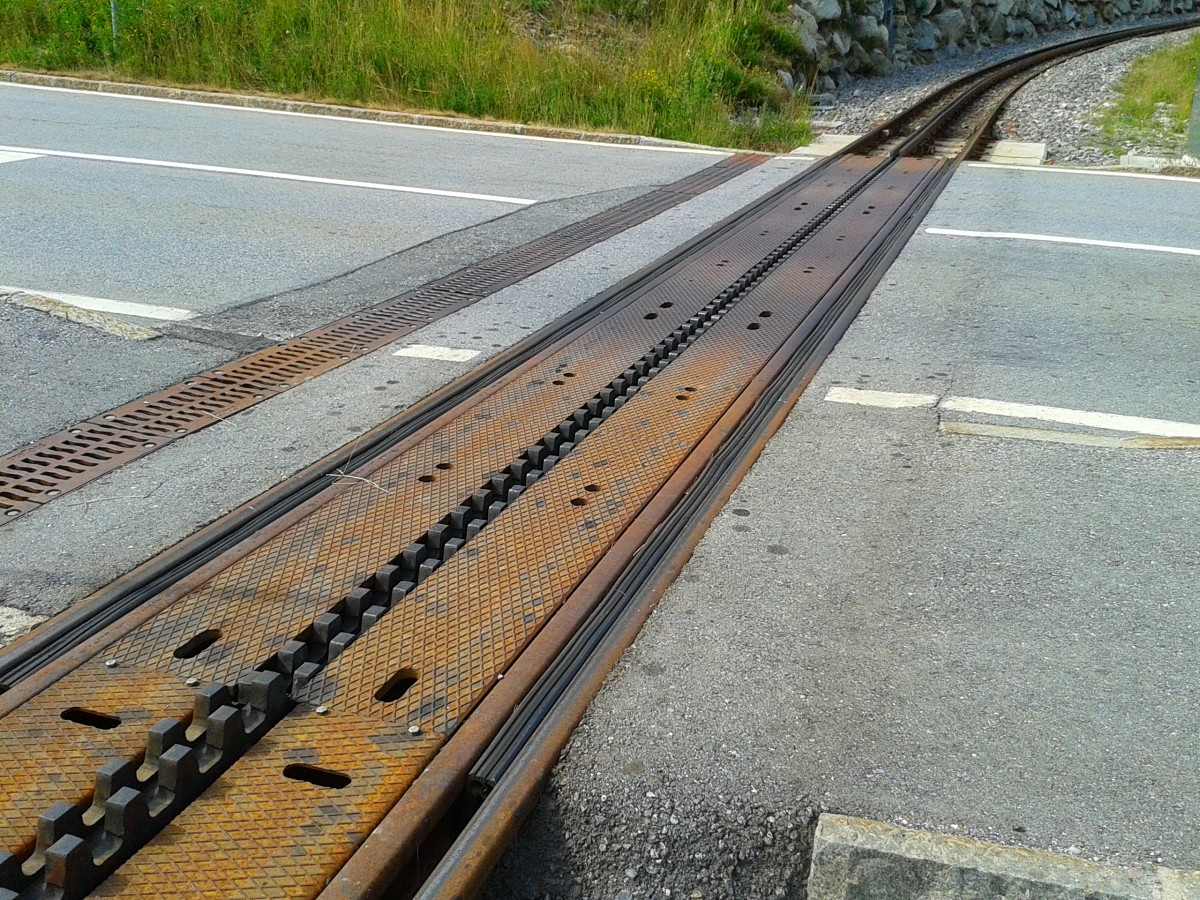

Hier zu sehen ist der DFB-Bahnübergang "Bogen" bei km 41.515 (nahe des Bahnhofs Oberwald) am 22.7.2015.

Hier zu sehen ist der DFB-Bahnübergang "Bogen" bei km 41.515 (nahe des Bahnhofs Oberwald) am 22.7.2015. Dieser Bahnübergang ist wohl durch seine absenkbare Zahnstange einzigartig. Während der Winterpause wird die Zahnstange zum Schutz vor Korrosion und Beschädigung ausgebaut und die Lücke durch eine Ersatzkonstruktion geschlossen. Die Konstruktion wurde am 6. Mai 2010 als Element mit einem Gewicht von 135 Tonnen in die Straße eingebaut. Die Wiederinbetriebnahme der gesamten Bergstrecke erfolgte am 12 August 2010.

Funktion: Die drei Zahnstangensegmente werden über Gestänge und Kniehebel bewegt. Als Antrieb ist ein spezieller Weichenantrieb eingebaut. Die Positionen werden im angehobenen und abgesenkten Zustand überwacht. Die Anlage steht in stellwerktechnischer Abhängigkeit mit der Barrierensteuerung TÜWS-CH.
