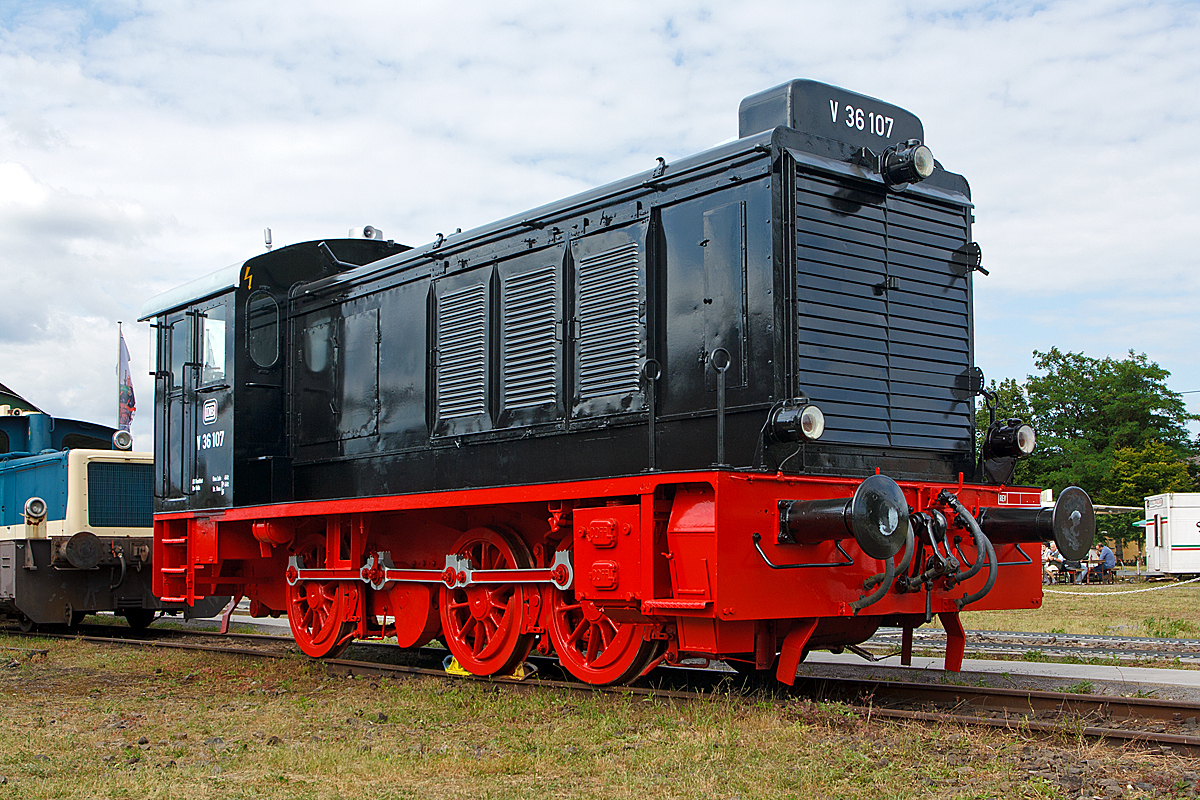

Die DB V 36 107, ex DB 236 107-9, ex RLM 36280, am 14.06.2014 im DB Museum Koblenz-Lützel.

(ID 794092)



Die DB V 36 107, ex DB 236 107-9, ex RLM 36280, am 14.06.2014 im DB Museum Koblenz-Lützel.

Die Wehrmachtlokomotive vom Typ WR 360 C 14  (Wehrmachtlokomotive für Regelspur mit 360 PS, Achsfolge C und einer Achslast von ca. 14 t) wurde 1940 von der Berliner Maschinenbau AG (BMAG) unter der Fabriknummer 11216 gebaut und als Lok 36280 an RLM – Reichsluftfahrtministerium / Luftwaffe geliefert. Nach dem Krieg verblieb sie im Westen und kam so zur Deutschen Bundesbahn (DB), hier wurde sie bis 1968 als DB V 36 107 bezeichnet, mit Einführung des DB-EDV-Nummernschemas wurde sie als DB 236 107-9 bezeichnet, bis sie 1977 bei der DB ausgemustert wurde. Nach der Ausmusterung blieb sie in Bremen als zur museale Erhaltung bzw. als Denkmallok, bis sie 2013 zum DB Museum Koblenz-Lützel kam.


Gebaut wurden die Loks für explosionsgefährdete Standorte der Wehrmacht (Raffinerien, Tanklager und Munitionsdepots), aber auch für Häfen, Flugplätze und ähnliches, wo Dampflokomotiven mit ihren Dampf- und Rauchschwaden sonst die Standorte verraten hätten. Die deutsche Wehrmacht beschaffte gegen Ende der 1930er-Jahre in mehreren Varianten fast 400 dreiachsige Lokomotiven mit einer Motorleistung von 360 PS. Sie erhielten die Typen-Bezeichnung WR 360 C 14.
Diese Typenbezeichnung beinhaltet folgende Informationen:
Wehrmachtlokomotive für Regelspur mit 360 PS, Achsfolge C und einer Achslast von ca. 14 t.


Sowohl die Deutsche Bundesbahn (DB) als auch die Deutsche Reichsbahn (DR) haben nach dem Zweiten Weltkrieg Diesellokomotiven dieser Bauart als Baureihe V 36 eingeordnet. Bei den Österreichische Bundesbahnen (ÖBB) wurden die in Österreich verbliebenen Lokomotiven unter der Baureihe 2065 eingereiht. In dem neuen Nummernplan der DB ab 1968 trugen die Maschinen Baureihenbezeichnung 236, bei der DR ab 1970 die Baureihenbezeichnung 103.


Die Kraftübertragung vom Dieselmotor zu den Rädern erfolgte über ein hydraulisches Mehrstufengetriebe von Voith, eine Blindwelle und Treibstangen.


TECHNISCHE DATREN (V36.1)
Spurweite: 1.435 mm
Achsanordnung:  C
Länge über Puffer: 9.200 mm
Achsabstände:  1.350 mm / 2.600 mm
Gesamtachsstand: 3.950 mm
Raddurchmesser: 1.100 mm
Höchstgeschwindigkeit:  60 km/h
Dienstgewicht: 38 t
Motorart: 6-Zylinder-viertakt-Diesel-Reihenmotor
Motorhersteller/-typ: MWM RHS 235 S
Motorleistung:  360 PS (265 kW) bei 600 U/min
Zylinderdurchmesser: 250 mm
Kolbenhub: 350 mm
Hubraum: 103 Liter

Die DB V 36 107, ex DB 236 107-9, ex RLM 36280, am 14.06.2014 im DB Museum Koblenz-Lützel.

Die Wehrmachtlokomotive vom Typ WR 360 C 14 (Wehrmachtlokomotive für Regelspur mit 360 PS, Achsfolge C und einer Achslast von ca. 14 t) wurde 1940 von der Berliner Maschinenbau AG (BMAG) unter der Fabriknummer 11216 gebaut und als Lok 36280 an RLM – Reichsluftfahrtministerium / Luftwaffe geliefert. Nach dem Krieg verblieb sie im Westen und kam so zur Deutschen Bundesbahn (DB), hier wurde sie bis 1968 als DB V 36 107 bezeichnet, mit Einführung des DB-EDV-Nummernschemas wurde sie als DB 236 107-9 bezeichnet, bis sie 1977 bei der DB ausgemustert wurde. Nach der Ausmusterung blieb sie in Bremen als zur museale Erhaltung bzw. als Denkmallok, bis sie 2013 zum DB Museum Koblenz-Lützel kam.

Gebaut wurden die Loks für explosionsgefährdete Standorte der Wehrmacht (Raffinerien, Tanklager und Munitionsdepots), aber auch für Häfen, Flugplätze und ähnliches, wo Dampflokomotiven mit ihren Dampf- und Rauchschwaden sonst die Standorte verraten hätten. Die deutsche Wehrmacht beschaffte gegen Ende der 1930er-Jahre in mehreren Varianten fast 400 dreiachsige Lokomotiven mit einer Motorleistung von 360 PS. Sie erhielten die Typen-Bezeichnung WR 360 C 14.
Diese Typenbezeichnung beinhaltet folgende Informationen:
Wehrmachtlokomotive für Regelspur mit 360 PS, Achsfolge C und einer Achslast von ca. 14 t.

Sowohl die Deutsche Bundesbahn (DB) als auch die Deutsche Reichsbahn (DR) haben nach dem Zweiten Weltkrieg Diesellokomotiven dieser Bauart als Baureihe V 36 eingeordnet. Bei den Österreichische Bundesbahnen (ÖBB) wurden die in Österreich verbliebenen Lokomotiven unter der Baureihe 2065 eingereiht. In dem neuen Nummernplan der DB ab 1968 trugen die Maschinen Baureihenbezeichnung 236, bei der DR ab 1970 die Baureihenbezeichnung 103.

Die Kraftübertragung vom Dieselmotor zu den Rädern erfolgte über ein hydraulisches Mehrstufengetriebe von Voith, eine Blindwelle und Treibstangen.

TECHNISCHE DATREN (V36.1)
Spurweite: 1.435 mm
Achsanordnung: C
Länge über Puffer: 9.200 mm
Achsabstände: 1.350 mm / 2.600 mm
Gesamtachsstand: 3.950 mm
Raddurchmesser: 1.100 mm
Höchstgeschwindigkeit: 60 km/h
Dienstgewicht: 38 t
Motorart: 6-Zylinder-viertakt-Diesel-Reihenmotor
Motorhersteller/-typ: MWM RHS 235 S
Motorleistung: 360 PS (265 kW) bei 600 U/min
Zylinderdurchmesser: 250 mm
Kolbenhub: 350 mm
Hubraum: 103 Liter
