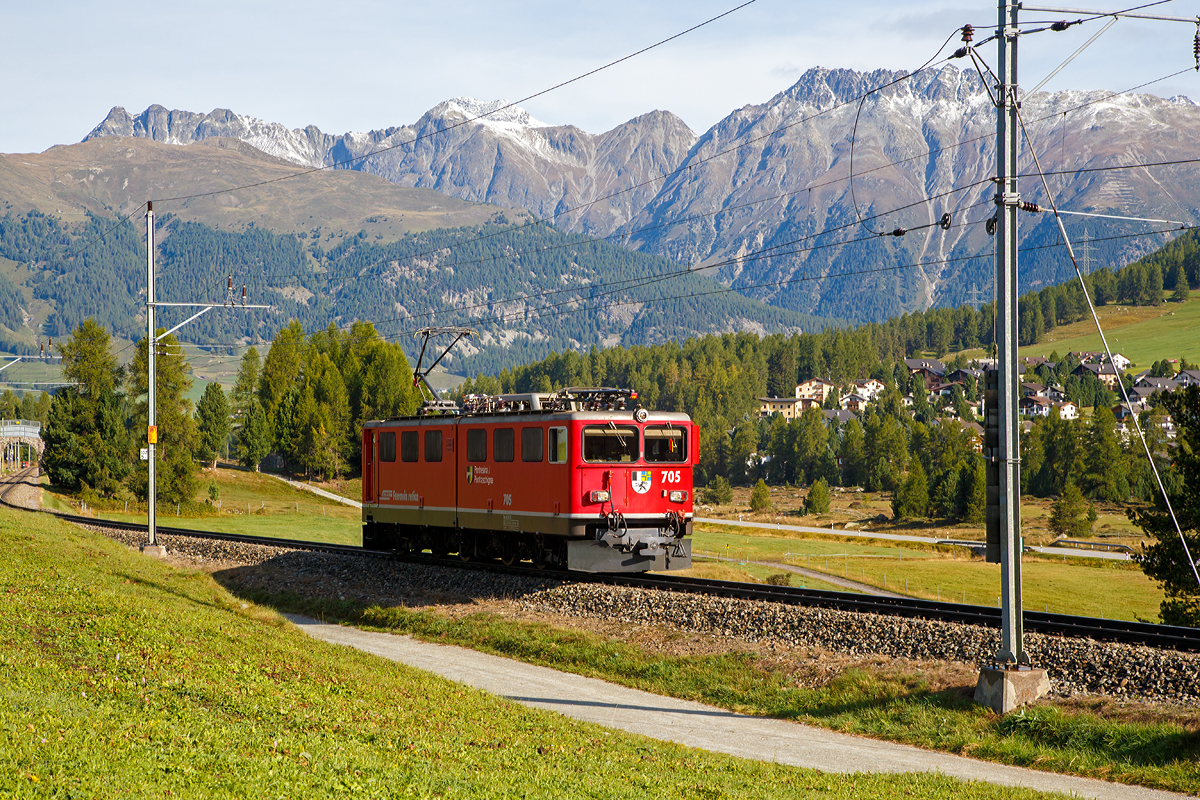

Die RhB Ge 6/6 II 705 „Pontresina/Puntraschigna“ kommt am 13.09.2017 aus Samedan in Pontresina an, um im Bahnhof einen Güterzug zu übernehmen.

(ID 1125821)




Die RhB Ge 6/6 II 705 „Pontresina/Puntraschigna“ kommt am 13.09.2017 aus Samedan in Pontresina an, um im Bahnhof einen Güterzug zu übernehmen.

Die Ge 6/6 II ist eine schwere Elektrolokomotive der Rhätischen Bahn (RhB). Die sechsachsigen Maschinen (Achsformel Bo'Bo'Bo') werden meistens im Güterzugdienst eingesetzt.

Zur Verstärkung des Lokomotivparks bestellte die RhB Mitte der 50er Jahre des vergangenen Jahrhunderts bei der schweizerischen Industrie eine leistungsstarke sechsachsige Gelenklokomotive. Zahlreiche Komponenten dieser Fahrzeuge mit geteiltem Lokomotivkasten wurden von der Ge 4/4 I übernommen.
Mitte 1958 erfolgte die Auslieferung der ersten beiden Prototypen. Die folgende Serie von fünf weiteren Fahrzeugen wurde 1965, mit leicht geänderter Front ohne Übergangstür, ausgeführt. Diese wurde bei den beiden Prototypen 1968/69 zugeschweißt. Ein Umbau der Front entsprechend der Serie 703 - 707 erfolgte jedoch erst Ende der 80er Jahre. Ab 1985 wurden die ersten Maschinen umlackiert und tragen seitdem eine rote Lackierung. 1998 erfolgte, wie zuvor schon bei den Ge 4/4 I, ein Austausch der Scherenstromabnehmer durch moderne Einholmstromabnehmer.

Über weite Jahre wurden diese Fahrzeuge hauptsächlich vor den Schnellzügen zwischen Chur und St. Moritz eingesetzt. Diese Aufgabe haben inzwischen die modernen Umrichterlokomotiven Ge 4/4 III übernommen. So sieht man sie heute meistens im Güterzugdienst.

Technisch entsprechen die Maschinen dem damaligen Stand: (Niederspannungs-) Stufenschalter und Einphasen-Reihenschlussmotoren. Die äußeren beiden Drehgestelle und die Fahrmotoren können mit den Ge 4/4 I ausgetauscht werden. Das Kastengelenk zwischen den beiden Lokhälften erlaubt nur vertikale Bewegungen.

Technische Daten
Bezeichnung: Ge 6/6 II
Betriebsnummern: 701 - 707
Hersteller Kasten und Drehgestelle: SLM
Hersteller Elektrik: BBC, MFO
Baujahre: 1958 (701 und 702), 1965 (703 bis 707)
Anzahl Fahrzeuge: 7
Spurweite: 1.000 mm
Achsanordnung: Bo'Bo'Bo'
Länge über Puffer: 14.500 mm
Breite: 2.650 mm
Drehzapfenabstand: 8.600 mm (Der äußeren Drehgestelle)
Gesamtradstand: 11.100 mm
Achsabstand im Drehgestell: 2.500 mm
Triebraddurchmesser (neu):	1.070 mm
Dienstgewicht:	65,0 t
Höchstgeschwindigkeit:	80 km/h
Anhängelast: bei 45 ‰ 205 t / bei 35 ‰ 280 t
Fahrleitungsspannung: 11 kV, AC 16,7 Hz
Anzahl Fahrmotoren:	6 Stück (Typ 8SW570)
Max. Leistung am Rad: 1.776 kW (2.414 PS)
Max. Zugkraft am Rad: 213,9 kN
Dauerzugkraft am Rad: 135,4 kN
Getriebeübersetzung:	1 : 5,437


Die RhB Ge 6/6 II 705 „Pontresina/Puntraschigna“ kommt am 13.09.2017 aus Samedan in Pontresina an, um im Bahnhof einen Güterzug zu übernehmen.

Die Ge 6/6 II ist eine schwere Elektrolokomotive der Rhätischen Bahn (RhB). Die sechsachsigen Maschinen (Achsformel Bo'Bo'Bo') werden meistens im Güterzugdienst eingesetzt.

Zur Verstärkung des Lokomotivparks bestellte die RhB Mitte der 50er Jahre des vergangenen Jahrhunderts bei der schweizerischen Industrie eine leistungsstarke sechsachsige Gelenklokomotive. Zahlreiche Komponenten dieser Fahrzeuge mit geteiltem Lokomotivkasten wurden von der Ge 4/4 I übernommen.
Mitte 1958 erfolgte die Auslieferung der ersten beiden Prototypen. Die folgende Serie von fünf weiteren Fahrzeugen wurde 1965, mit leicht geänderter Front ohne Übergangstür, ausgeführt. Diese wurde bei den beiden Prototypen 1968/69 zugeschweißt. Ein Umbau der Front entsprechend der Serie 703 - 707 erfolgte jedoch erst Ende der 80er Jahre. Ab 1985 wurden die ersten Maschinen umlackiert und tragen seitdem eine rote Lackierung. 1998 erfolgte, wie zuvor schon bei den Ge 4/4 I, ein Austausch der Scherenstromabnehmer durch moderne Einholmstromabnehmer.

Über weite Jahre wurden diese Fahrzeuge hauptsächlich vor den Schnellzügen zwischen Chur und St. Moritz eingesetzt. Diese Aufgabe haben inzwischen die modernen Umrichterlokomotiven Ge 4/4 III übernommen. So sieht man sie heute meistens im Güterzugdienst.

Technisch entsprechen die Maschinen dem damaligen Stand: (Niederspannungs-) Stufenschalter und Einphasen-Reihenschlussmotoren. Die äußeren beiden Drehgestelle und die Fahrmotoren können mit den Ge 4/4 I ausgetauscht werden. Das Kastengelenk zwischen den beiden Lokhälften erlaubt nur vertikale Bewegungen.

Technische Daten
Bezeichnung: Ge 6/6 II
Betriebsnummern: 701 - 707
Hersteller Kasten und Drehgestelle: SLM
Hersteller Elektrik: BBC, MFO
Baujahre: 1958 (701 und 702), 1965 (703 bis 707)
Anzahl Fahrzeuge: 7
Spurweite: 1.000 mm
Achsanordnung: Bo'Bo'Bo'
Länge über Puffer: 14.500 mm
Breite: 2.650 mm
Drehzapfenabstand: 8.600 mm (Der äußeren Drehgestelle)
Gesamtradstand: 11.100 mm
Achsabstand im Drehgestell: 2.500 mm
Triebraddurchmesser (neu): 1.070 mm
Dienstgewicht: 65,0 t
Höchstgeschwindigkeit: 80 km/h
Anhängelast: bei 45 ‰ 205 t / bei 35 ‰ 280 t
Fahrleitungsspannung: 11 kV, AC 16,7 Hz
Anzahl Fahrmotoren: 6 Stück (Typ 8SW570)
Max. Leistung am Rad: 1.776 kW (2.414 PS)
Max. Zugkraft am Rad: 213,9 kN
Dauerzugkraft am Rad: 135,4 kN
Getriebeübersetzung: 1 : 5,437
