Der erste HELMS-Prototype (Hybrid Electro-Mechanical Shunter), die 1094 001-7 (90 80 1094 001-7 D-DB) der DB Cargo Deutschland AG wurde auf der transport logistic 2019 in München vorgestellt (hier 05.06.2019).
Lebenslauf:
Die Lok wurde 1972 bei MaK in Kiel unter der Fabriknummer 1000589 gebaut und als 290 289-8 an die DB geliefert.1999 erfolgte der Umbau mit Funkfernsteuerung und die Umzeichnung in 294 289-4. Die Remotorisierung mit einem MTU-Motor 8V 4000 R41, Einbau einer neuen Lüfteranlage, neuer Luftpresser und Ausrüstung mit dem Umlaufgeländer erfolgten 2005 bei der DB Fahrzeuginstandhaltung GmbH im Werk Cottbus. Daraufhin erfolgte die Umzeichnung in 294 789-3 (98 80 3294 789-3 D-DB). 2018 erfolgte dann der Hybridisierungs- Umbau (HELMS) durch DB Fahrzeuginstandhaltung GmbH in Cottbus und Umzeichnung in 1094 001 (90 80 1094 001-7 D-DB).
HELMS ist ein neuartiges Hybridkonzept:
Das Projekt HELMS (Hybrid Electronic Mechanical Shunter) ist das neue und umweltfreundliche Hybridisierungs- und Modernisierungslösung für die Baureihe 294 (ex V 90) der DB. Mit diesem Projekt schlägt die DB eine ganz neue Richtung ein.
Um diese Modernisierung nachweislich zu erproben, wird das technische Konzept bis Ende 2020 an zwei Prototypen getestet. Ab 2022 soll es als technische Lösung für dieselhydraulische Rangierloks in Serie gehen.
Das bisherige dieselhydraulische Antriebskonzept der Baureihe 294 wird durch einen elektromechanischen Hybridantrieb mit einem leistungsverzweigten Getriebe ersetzt und somit ein zukunftssicheres Energiemanagementsystem etabliert. Dabei werden Traktionseigenschaften, wie zum Beispiel die Zugkraft in der Leistungsklasse von 1.000 KW beibehalten.
Durch den Einsatz der neuen Komponenten und deren Zusammenspiel konnte der Diesel-Kraftstoffverbrauch und CO2-Ausstoß um 20% reduziert werden. Darüber hinaus konnte temporär ein emissionsfreier Betrieb hergestellt werden sowie eine Reduzierung der durchschnittlichen Lärmemission.
Neben dem "grünen" Nutzen wird auch dem wirtschaftlichen Aspekt Rechnung getragen. Es wird mit einer Verlängerung der Lebensdauer um mindestens 16 Jahre gerechnet. Die Dieselmotoren, Rahmen und Drehgestelle können weiterhin verwendet und die Instandhaltungskosten können gesenkt werden. Der bisherige Dieselmotor muss nicht zwingend getauscht werden, was zu weiteren Einspareffekten führt.
Das herkömmliche Strömungsgetriebe wird durch ein Hybrid-Planeten-Getriebe ersetzt, das die Leistungsübertragung optimiert und durch eine Hybridsteuerung den effizienten Verbrauch ermöglicht. Der Einsatz eines Li-Ion Energiespeichers senkt den hohen Leerlaufanteil des Dieselmotors und ermöglicht sogar ein temporär emissionsfreies Fahren.
Die Einsparungseffekte gegenüber der dieselhydraulischen Technik ergeben sich u.a. durch den besseren Getriebewirkungsgrad unter Beibehaltung der Leistung des Dieselmotors sowie die Wiederaufladung der Batterie im Betrieb.
Um diese innovative Hybridlösung für die 1.000 kW Leistungsklasse anbieten zu können, wurde ein Gemeinschaftsprojekt im DB-Konzern aufgesetzt. Die Projektleitung übernahm DB Cargo als Betreiber. Die Systemauslegung, Hybridsteuerung und Integrationsengineering wurde von DB Systemtechnik verantwortet. Die DB Fahrzeuginstandhaltung brachte die Erfahrung mit Retrofits ein und übernahm die Umbauverantwortung.
Zwei Partner aus der Industrie Toshiba und Henschel sind für die Lieferung der Hauptkomponenten verantwortlich.
Hybridisierungs- und Modernisierungslösung für die BR 294 besteht aus den Neukomponenten:
Leistungsverzweigtes mechanisches Getriebe
92 kWh Li-Ion-Traktionsbatterie
Traktionsumrichter und Antriebssteuerungsgerät
2 elektr. Traktionsmotoren (2 x 330 kW) und ein Generator
Die Bestandskomponenten sind:
Lokrahmen, Drehgestelle inkl. angepasste Aufbaumodule, Dieselmotor der 1.000 kW-Klasse(zum Bild)
Andreas Strobel 12.6.2019 22:30 12.6.2019 22:30
Interessante Maschine Armin, hätte ich jetzt nicht gedacht das die DB AG keine Alternative zu den "ollen" MAKs sieht als sie der Zeit an zu passen. Danke fürs Zeigen Armin und liebe Grüße aus Rheydt, Andi.
Armin Schwarz 13.6.2019 19:55 13.6.2019 19:55
Hallo Andi,
danke für Deinen netten Kommentar, es freut mich wenn es Dir gefällt.
Doch die DB AG hat auch Alternative zu den V90 Umbauten, wie die Alstom H3 (BR 1002), die schon über 2 Jahre in Nürnberg und Würzburg erprobt werden. Die Toshiba HDB 800 wird wohl auch bald folgen, siehe
https://hellertal.startbilder.de/bild/deutschland~museen-und-ausstellungen~transport-logistic-2019-muenchen/660708/erste-oeko-lok-aus-kiel-ist-fertigder.html
Aber die V90 haben sich schon Jahrzehnte bewährt, Lokrahmen, -kasten, Drehgestelle und Dieselmotoren sind noch okay, muss man doch nicht einschmelzen und der Motor ist gerade mal ein Teenager. Warum dann nicht wieder umbauen.....
Und so bleiben sie uns weitere Jahre erhalten. Ob die Li-Ion-Traktionsbatterien so lange halten wird sich zeigen.
Liebe Grüße aus Herdorf
Armin
PS: Die Zulassung dürfte auch einfacher und billiger sein.
Olli 13.6.2019 20:16 13.6.2019 20:16
Die dürfte wohl den aktuellen DB-Finanzproblemen am meisten entgegenkommen. Vielleicht bleibte es nicht bei der Designstudie... Schön abgelichtet und natürlich auch schön zu sehen im Neulack...
Gruß, Olli
Armin Schwarz 13.6.2019 20:37 13.6.2019 20:37
Hallo Olli,
danke, es freut mich sehr dass es Dir gefällt.
Entgegen der Toshiba HDB 800 Prototype, ist es hier mehr als eine Designstudie. Die Lok ist Fahrtauglich und hat die Zulassung und die NVR-Nr.(90 80 1094 001-7 D-DB) bereits erhalten.
Liebe Grüße
Armin
Hendrik Röben 2.7.2019 1:06 2.7.2019 1:06
Ich weiß ja nicht...Idee gut...Umsetzung...keine richtige Beleuchtung, kein neuer Führerstand...ich mein man musste die Karre eh komplett neu zulassen, und dann soll der alte unergonomische Schrott und die Kerzen von der V90 drin bleiben? Naja...

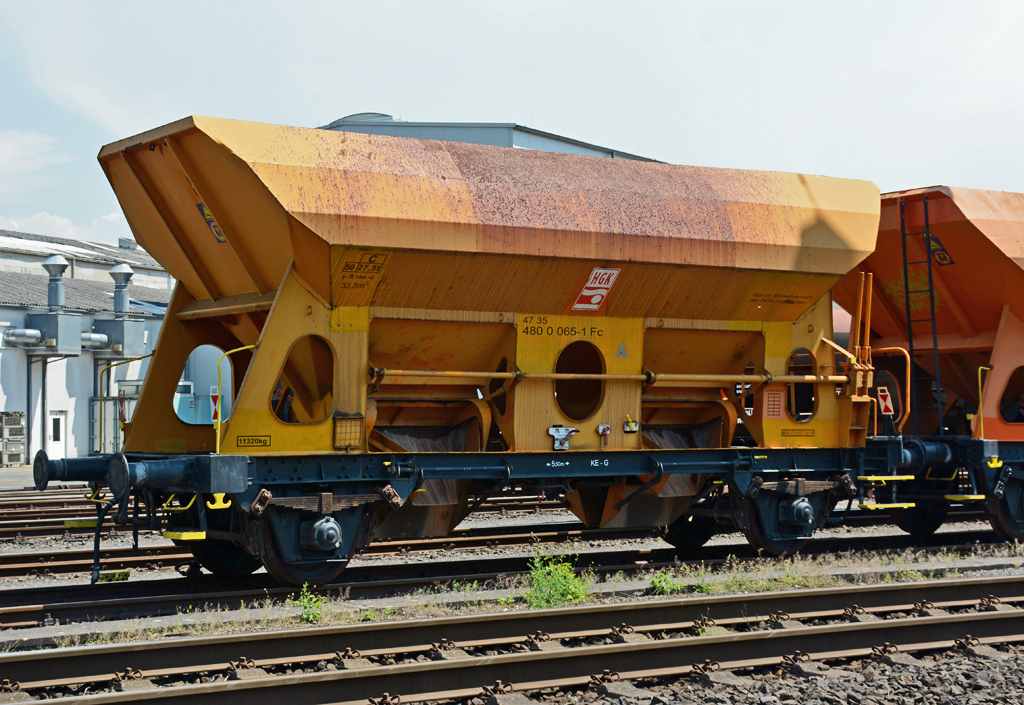

480 0 065-1 Schüttgutwagen der HGK in Brühl-Vochem - 06.06.2016(zum Bild)
Volker Stöckmann 31.7.2016 13:28 31.7.2016 13:28
Hallo Rolf, betrachtet man die Nr. fängt diese tatsächlich mit einer 4 an, anscheinend ein völlig veraltete Nummerierung die nie geändert wurde, da es sich aber tatsächlich um einen offenen zweiachsigen Schüttgutwagen handelt und auch auf dem Wagen wenigstens die Wagengattung mit Fc (eigentlich neu Fcs) richtig angegeben ist, bitte das Bild unter Wagengattung F einordnen wo dieser Güterwagen eigentlich hingehört.
Grüße Volker
Hendrik Röben 24.11.2016 15:38 24.11.2016 15:38
Nein, das ist definitiv kein Fcs. Der wäre s-Fähig, was dieser Wagen mit V-Max 50km/h eindeutig nicht ist.
Sehr interessant ist aber der Bremsstellungswechsel, der bei der verbauten Bremse eigentlich überflüssig ist, da die eh nur G kann.
Die Wagennummer ist auch in Ordnung, da der Wagen mit "Nur im Binnenverkehr der HGK zugelassen" beschriftet st, muss keine UIC Nummer dran sein.
44 0858-9 mit einem Güterzug in Richtung Sangerhausen am 19.04.1980 in Blankenheim(zum Bild)
Hendrik Röben 30.3.2016 12:47 30.3.2016 12:47
Interessant...was soll wohl das Hauptsignal 30m vor dem anderen Hauptsignal?...
Tibor R.Burghardt 30.3.2016 22:04 30.3.2016 22:04
Hallo Hendrik,
so genau weiß ich es auch nicht. Nach meiner Meinung könnte das entweder ein Zwischensignal für das nach dem Tunnel kommende
Vor-/Hauptsignal oder ein Signal für die Schublok sein. Falls Du Genaueres in Erfahrung bringen solltest, wäre ich Dir für Info dankbar. Liebe Grüsse aus dem Ländle. Tibor

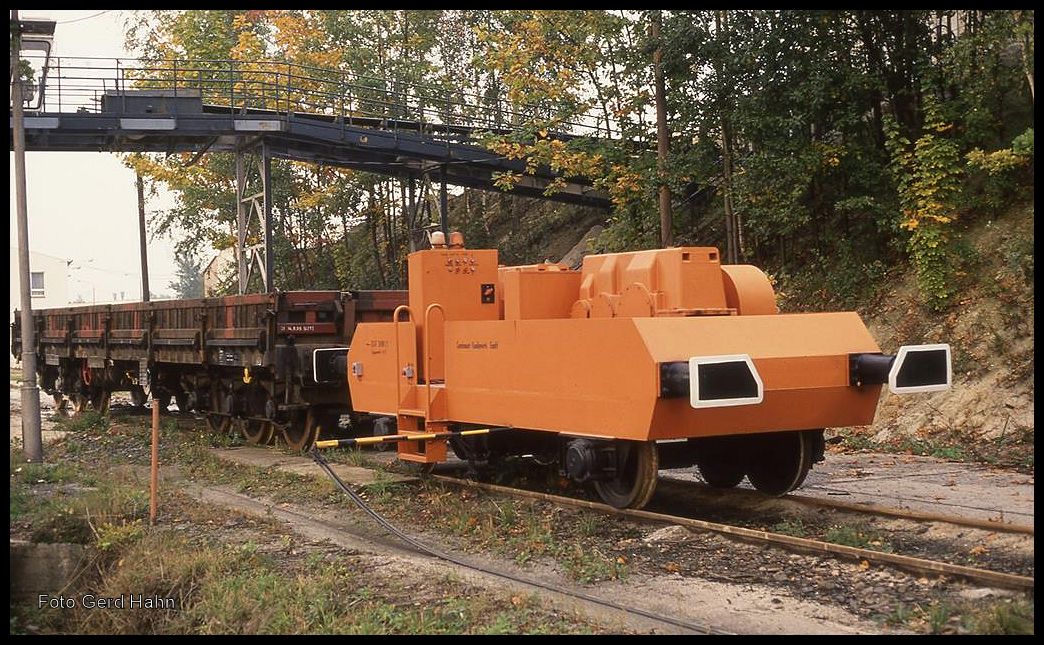

Bei meinen Fototouren nach der Wende entdeckte ich am 6.10.1992 bei der Vorbeifahrt mit dem Wohnmobil diese Verschubanlage in Caminau. Es handelt sich um das Verschubgerät ESF 5000-3 der Caminauer Kaolinwerke. Interessant auch der schwere sechsachsige Flachwagen!(zum Bild)
Hendrik Röben 31.1.2016 21:08 31.1.2016 21:08
ein sechachsiger Flachwagen mit Seitenborden, was es alles gibt. Aufgrund der Konstruktion des Längsträgers würde ich auf einen Samms-u 454 tippen http://www.dybas.de/dybas/gw/gw_s_4/g454.html
361 172-0 auf Emden Güterbahnhof am 20-10-1988. Bild und scan: Date Jan de Vries.(zum Bild)
Hendrik Röben 22.11.2015 16:59 22.11.2015 16:59
Irgendwas stimmt mit der Lok nicht, 361 172 wurde erst 1990 zur Funklok 365 umgebaut, hat hier aber 1988 schon Sichtmelder am Führerstand, und ist trotzdem als 361 beschriftet...interessant...
Hendrik Röben 14.8.2015 19:52 14.8.2015 19:52
3 Achsen, teilweise 60 Tonnen und keine Bremse...bei den Dingern kommt Freude auf, wenn man sonst nicht viel dabei hat...Da lernt man dann erstmal lokfahren...
