NEUHEIT - Die neusten Güterwagen DB Cargo AG
Recht neuer vierachsiger Drehgestell-Güterwagen (Tragwagen) 31 80 9300 189-5 D-DB der Gattung Uas 224.2 der DB Cargo AG am 04 Juli 2025 im Zugverband eines Übergabegüterzuges vom KSW Rbf Herdorf (Betriebsstätte Freien Grunder Eisenbahn - NE 447), nun auf den Weg via Betzdorf/Sieg nach Kreuztal. Der Wagen (m² Wagen 45ft) ist hier beladen mit zwei Coil-Behältern (20-Fuß-Container), welche bis zu 3 Blech-Coils mit einem Gesamtgewicht bis zu 30 t aufnehmen kann.
TECHNISCHE DATEN Wagen (laut Anschriften):
Gattung: Uas 224.2
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 15.220 mm
Drehzapfenabstand: 9.680 mm
Radsatzstand in den Drehgestellen: 1.800 mm
Eigengewicht: 18.200 kg
Max. Zuladung: 71,8 t (ab Streckenklasse D)
Max. Geschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Kleinster Gleisbogenhalbmesser: 75 m
Bauart der Bremse: KE-GP-A (K)
Bremssohle: Cosit 810
Handbremse: Ja (an einem Drehgestell)
Intern. Verwendungsfähigkeit: TEN-GE
Der multifunktionale und modulare Güterwagen m² ist eine neue und innovative Technologie für den Güterwagen der Zukunft. Das Konzept wurde in Zusammenarbeit von DB Cargo und VTG entwickelt.
Die heutigen Güterwagenflotten sind geprägt durch eine große Diversifizierung des Wagenparks, mit vielen unterschiedlichen Bauarten und mangelnder Flexibilität hinsichtlich des Einsatzes und der Verwendung. So werden Wagen für den Transport bestimmter Güter für einen Zeitraum von mehreren Jahrzehnten beschafft und es besteht im Lebenszyklus keine Möglichkeit, den Einsatzzweck zu verändern. Die ausgeprägte Spezialisierung der heutigen Güterwagenbeschaffung führt zu einem erhöhten Risiko von Fehlinvestitionen über den langen Lebenszyklus der Fahrzeuge.
Der m²-Güterwagen basiert auf einem Untergestell als variable Plattform mit veränderbarer Länge. Darauf können die verschiedensten Behälter zum Transport unterschiedlicher Güter montiert werden. Dieses innovative Konzept eines multifunktionalen und modularen Güterwagens ermöglicht eine flexible Nutzung durch Kombination aus wirtschaftlichem Baukastenprinzip (modular) und einer vielseitig einsetzbaren Verwendung (multifunktional).
Die Zulassung eines Güterwagens als komplettes und flexibles System ist ein echter Meilenstein.
Merkmale:
▪ modularer Tragwagen zum Transport von kundenindividuellen Behältern
▪ Zulassung als Güterwagensystem seit 31.05.2021 vorliegend
▪ Anpassung wesentlicher Wageneigenschaften im Lebenszyklus ohne erneute Zulassung möglich
▪ Wagen ist an sich ändernde Marktanforderungen durch Modularität flexibel anpassbar
▪ Längen des Tragwagens im Lebenszyklus veränderbar
▪ Behälter sowie Aufbauten tauschbar und Kopplungsmöglichkeiten mit Wagen gegeben
▪ Uneingeschränkte EV-Fähigkeit des Tragwagens
Persönliche Anmerkung: Eine solcher mit 2 Coilbehälter ist um ca. 3 m länger als z.B. ein Coilwagen der Gattung Shimmns, aber dafür haben die Behälter, mit den Gabelstaplertaschen und den Containereckbeschlägen, vielfältige Umschlags- und Lagermöglichkeiten. Aber alles Neue ist nicht gleich besser, denn wenn man (wie hier) Stahl-Coils transportiert, dann ist eine Ausladung der Wagen sehr schwierig. Haben die Coils jeweils ein Gewicht von 20 – 22 t, dann passen auf eine solchen Wagen nur 2 Coils (einer pro Behälter), hingegen auf einen Shimmns-Wagen passen dann 3 Coils. So könnte ich mir vorstellen, das ein einzelner 40 oder 45 Fuß-Coil-Behältern für den Bahntransport effektiver sind.
Die Coil-Behälter:
Hersteller: Wecon GmbH
Hersteller der Plane: Schleswiger Tauwerkfabrik Oellerking GmbH & Co. KG
Ausstattungsmerkmale sind:
− Leichtgängige Plane mit Antikondensatiosvlies
− Schnee- und Nässeschutz durch Gummilippe, Bürste und Regenrinne
− Ladungssicherung über Klaviatursicherung
− Planenfesttellbremse und Gitterroste zur Maximierung der Arbeitssicherheit
− Gabelstaplertaschen und Containereckbeschläge für vielfältige Umschlagsmöglichkeite
Dimensionen der Mulden:
Mulde 1 für Ø 780 bis 1.650 mm, mit max. 17 t
Mulde 2 für Ø 780 bis 2.100 mm, mit max. 30 t
Mulde 3 für Ø 780 bis 1.650 mm, mit max. 17 t
Die max. Ladebreite beträgt jeweils 2.240 mm, die max. Zuladung eines Containers beträgt mit 30 t.
Containermaße (außen):
Länge: 6.058 mm (20 ft.)
Breite: 2.438 mm
Höhe: 2.591 mm
Leergewicht: 4,5 t
Zuladung: 30 t
Armin Schwarz
NEUHEIT - Die neusten Güterwagen DB Cargo AG
Recht neuer vierachsiger Drehgestell-Güterwagen (Tragwagen) 31 80 9300 189-5 D-DB der Gattung Uas 224.2 der DB Cargo AG am 04 Juli 2025 im Zugverband eines Übergabegüterzuges vom KSW Rbf Herdorf (Betriebsstätte Freien Grunder Eisenbahn - NE 447), nun auf den Weg via Betzdorf/Sieg nach Kreuztal. Der Wagen (m² Wagen 45ft) ist hier beladen mit zwei Coil-Behältern (20-Fuß-Container), welche bis zu 3 Blech-Coils mit einem Gesamtgewicht bis zu 30 t aufnehmen kann.
TECHNISCHE DATEN Wagen (laut Anschriften):
Gattung: Uas 224.2
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 15.220 mm
Drehzapfenabstand: 9.680 mm
Radsatzstand in den Drehgestellen: 1.800 mm
Eigengewicht: 18.200 kg
Max. Zuladung: 71,8 t (ab Streckenklasse D)
Max. Geschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Kleinster Gleisbogenhalbmesser: 75 m
Bauart der Bremse: KE-GP-A (K)
Bremssohle: Cosit 810
Handbremse: Ja (an einem Drehgestell)
Intern. Verwendungsfähigkeit: TEN-GE
Der multifunktionale und modulare Güterwagen m² ist eine neue und innovative Technologie für den Güterwagen der Zukunft. Das Konzept wurde in Zusammenarbeit von DB Cargo und VTG entwickelt.
Die heutigen Güterwagenflotten sind geprägt durch eine große Diversifizierung des Wagenparks, mit vielen unterschiedlichen Bauarten und mangelnder Flexibilität hinsichtlich des Einsatzes und der Verwendung. So werden Wagen für den Transport bestimmter Güter für einen Zeitraum von mehreren Jahrzehnten beschafft und es besteht im Lebenszyklus keine Möglichkeit, den Einsatzzweck zu verändern. Die ausgeprägte Spezialisierung der heutigen Güterwagenbeschaffung führt zu einem erhöhten Risiko von Fehlinvestitionen über den langen Lebenszyklus der Fahrzeuge.
Der m²-Güterwagen basiert auf einem Untergestell als variable Plattform mit veränderbarer Länge. Darauf können die verschiedensten Behälter zum Transport unterschiedlicher Güter montiert werden. Dieses innovative Konzept eines multifunktionalen und modularen Güterwagens ermöglicht eine flexible Nutzung durch Kombination aus wirtschaftlichem Baukastenprinzip (modular) und einer vielseitig einsetzbaren Verwendung (multifunktional).
Die Zulassung eines Güterwagens als komplettes und flexibles System ist ein echter Meilenstein.
Merkmale:
▪ modularer Tragwagen zum Transport von kundenindividuellen Behältern
▪ Zulassung als Güterwagensystem seit 31.05.2021 vorliegend
▪ Anpassung wesentlicher Wageneigenschaften im Lebenszyklus ohne erneute Zulassung möglich
▪ Wagen ist an sich ändernde Marktanforderungen durch Modularität flexibel anpassbar
▪ Längen des Tragwagens im Lebenszyklus veränderbar
▪ Behälter sowie Aufbauten tauschbar und Kopplungsmöglichkeiten mit Wagen gegeben
▪ Uneingeschränkte EV-Fähigkeit des Tragwagens
Persönliche Anmerkung: Eine solcher mit 2 Coilbehälter ist um ca. 3 m länger als z.B. ein Coilwagen der Gattung Shimmns, aber dafür haben die Behälter, mit den Gabelstaplertaschen und den Containereckbeschlägen, vielfältige Umschlags- und Lagermöglichkeiten. Aber alles Neue ist nicht gleich besser, denn wenn man (wie hier) Stahl-Coils transportiert, dann ist eine Ausladung der Wagen sehr schwierig. Haben die Coils jeweils ein Gewicht von 20 – 22 t, dann passen auf eine solchen Wagen nur 2 Coils (einer pro Behälter), hingegen auf einen Shimmns-Wagen passen dann 3 Coils. So könnte ich mir vorstellen, das ein einzelner 40 oder 45 Fuß-Coil-Behältern für den Bahntransport effektiver sind.
Die Coil-Behälter:
Hersteller: Wecon GmbH
Hersteller der Plane: Schleswiger Tauwerkfabrik Oellerking GmbH & Co. KG
Ausstattungsmerkmale sind:
− Leichtgängige Plane mit Antikondensatiosvlies
− Schnee- und Nässeschutz durch Gummilippe, Bürste und Regenrinne
− Ladungssicherung über Klaviatursicherung
− Planenfesttellbremse und Gitterroste zur Maximierung der Arbeitssicherheit
− Gabelstaplertaschen und Containereckbeschläge für vielfältige Umschlagsmöglichkeite
Dimensionen der Mulden:
Mulde 1 für Ø 780 bis 1.650 mm, mit max. 17 t
Mulde 2 für Ø 780 bis 2.100 mm, mit max. 30 t
Mulde 3 für Ø 780 bis 1.650 mm, mit max. 17 t
Die max. Ladebreite beträgt jeweils 2.240 mm, die max. Zuladung eines Containers beträgt mit 30 t.
Containermaße (außen):
Länge: 6.058 mm (20 ft.)
Breite: 2.438 mm
Höhe: 2.591 mm
Leergewicht: 4,5 t
Zuladung: 30 t
Armin Schwarz

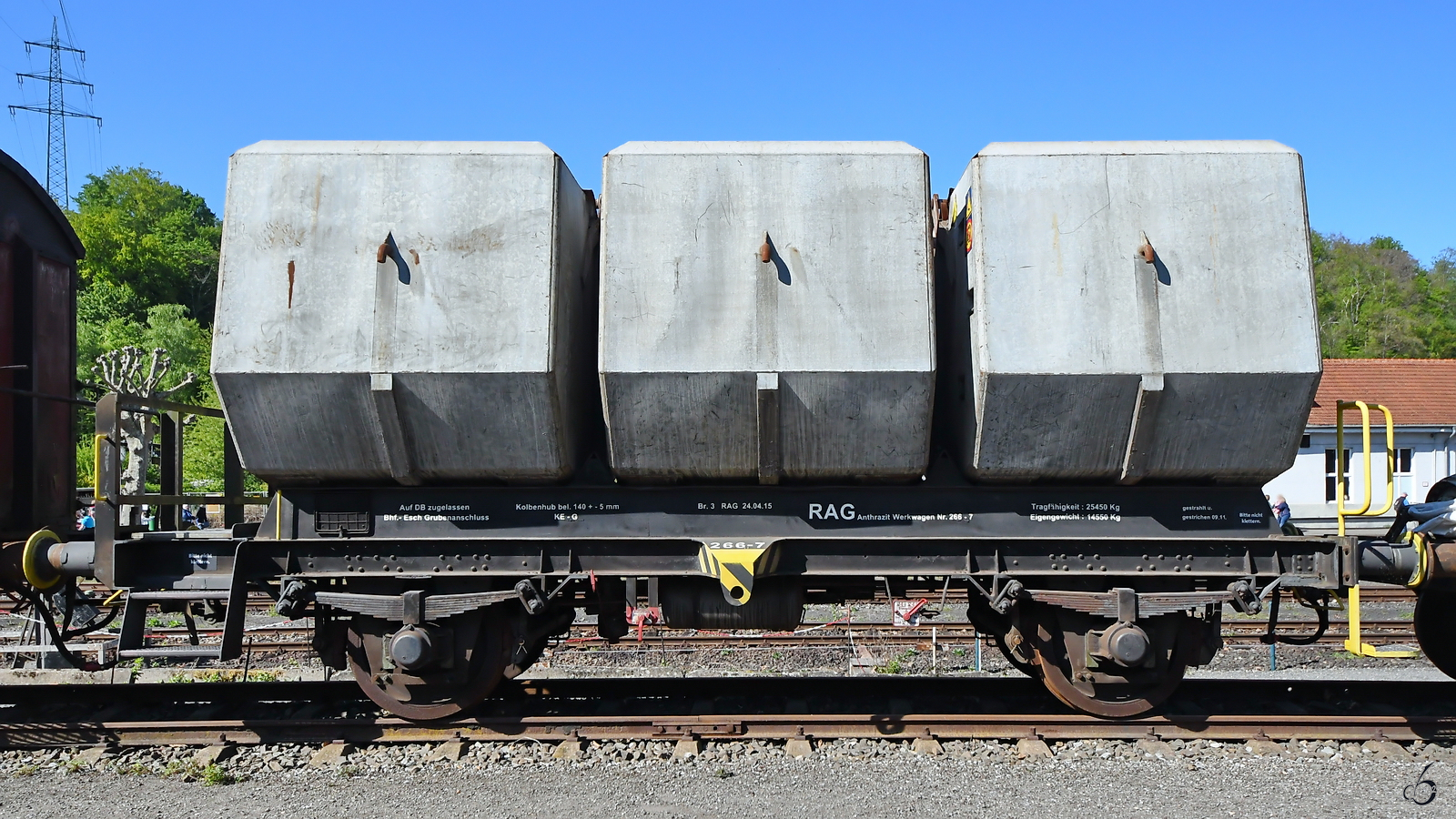

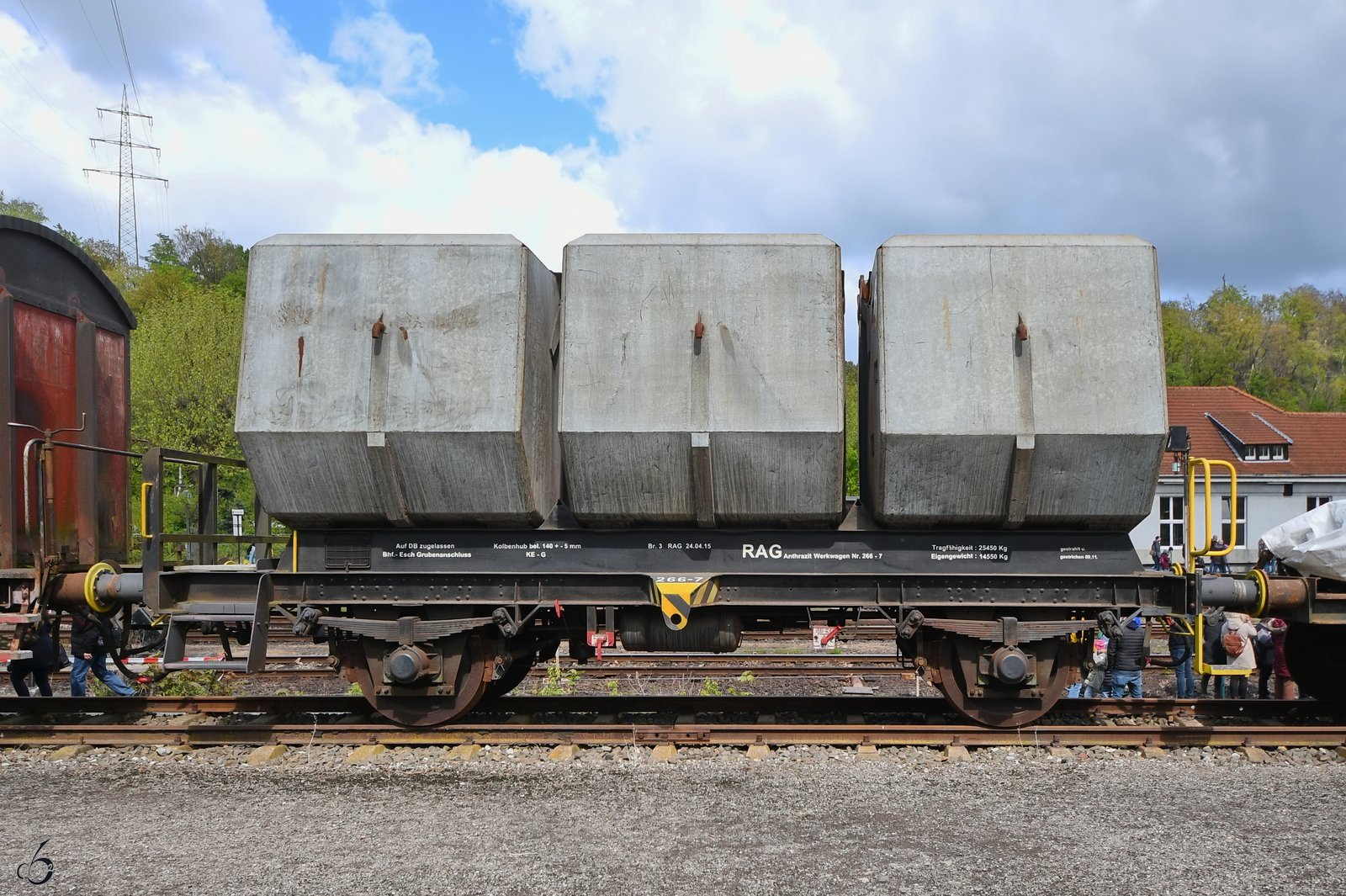

Hier im Bild ein Klappkübelwagen, welcher als Wagen Nr. 266-7 bei der RAG Anthrazit eingesetzt wurde. (Eisenbahnmuseum Bochum, April 2025) Christian Bremer
Havelländische Eisenbahn AG Stadler Eurodual 9080 2159 013-2 D-HVLE mit einem Wascosa Silozug auf dem Weg durch Gera am 11.4.2025 Standort Hochaus Mario Ulbricht
Eine Schwerkrafttransporteinheit mit 2 x 16 Achsen, 2 Begleitwagen und der grünen 218 399 mit "Lätzchen" der Spedition Kübler als Zuglok, aufgenommen an der östlichen Riedbahn bei Bickenbach. Ernst Lauer
Drehgestell-Staubgutwagen vom Einsteller VTG mit der Nr. 33 RIV 80 D-VTG 9324 082-2 Uacs BF: Maschen - Rbf. lt. UN-Nr.: 60/2811 für das Ladegut Giftiger, organischer, fester Stoff, N.A.G. in einem gemischten Güterzug am 20.01.25 Bahnhof Roßlau (Elbe). Lothar Stöckmann

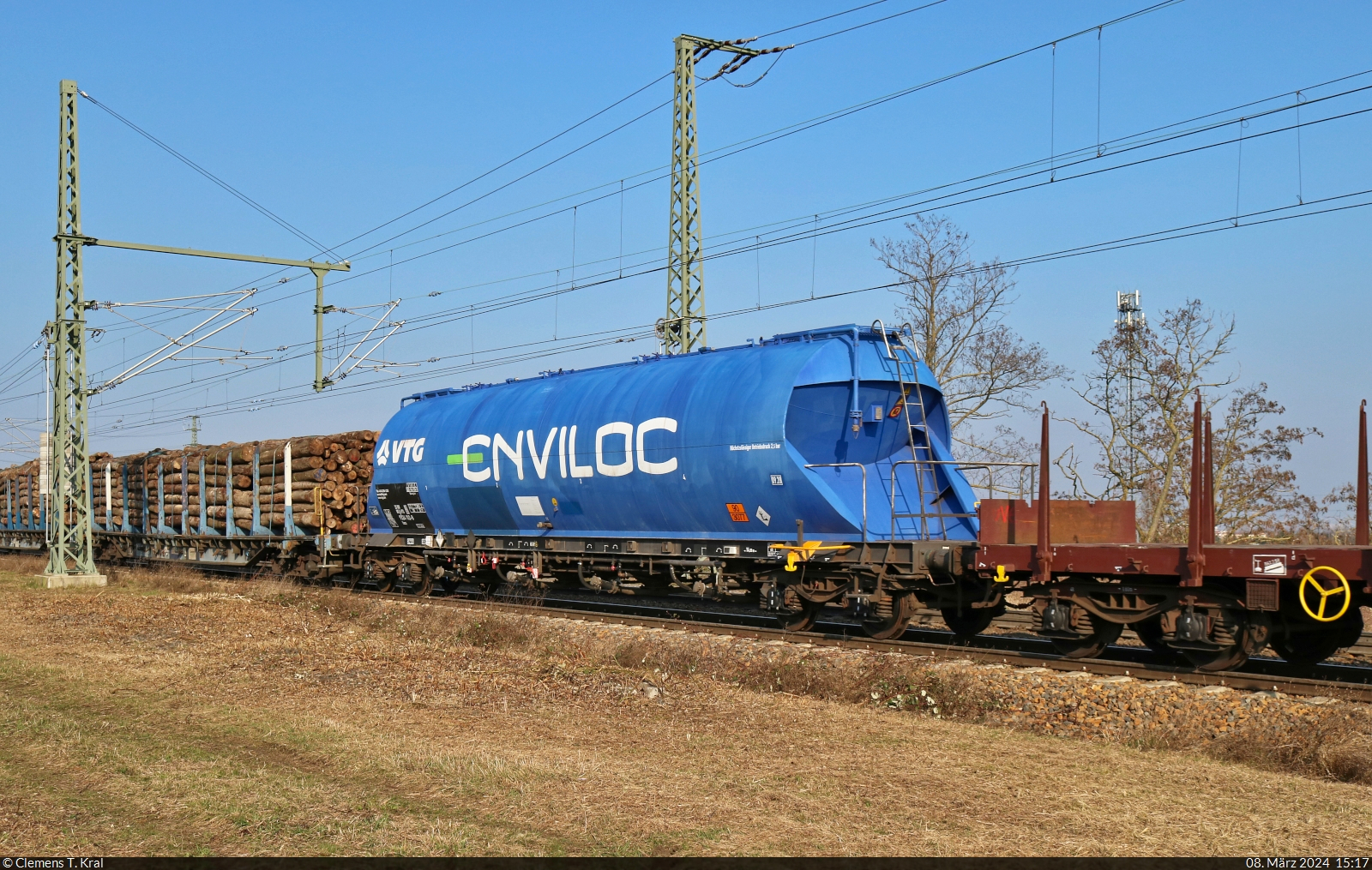

Sogenannter "Hopper-Wagen" für den Zucker-Transport mit der Bezeichnung "Uagnpps" (37 80 9347 129-0 D-VTG), gezogen von 152 039-4 (Siemens ES64F) bei Eisdorf (Teutschenthal) Richtung Sangerhausen.
🧰 VTG GmbH
🕓 3.9.2024 | 8:27 Uhr Clemens Kral
Drehgestell-Staubgutwagen vom Einsteller GATX Rail Germany GmbH mit der Nr. 37 TEN 80 D-GATXD 9327 291-2 Uacns (GE) Aufschrift = Ladeinhalt Kohle(-staub) siehe UN-Nr. 40/1361 ijn einem Ganzzug am 26.11.24 Höhe Bahnhof Magdeburg Neustadt. Lothar Stöckmann

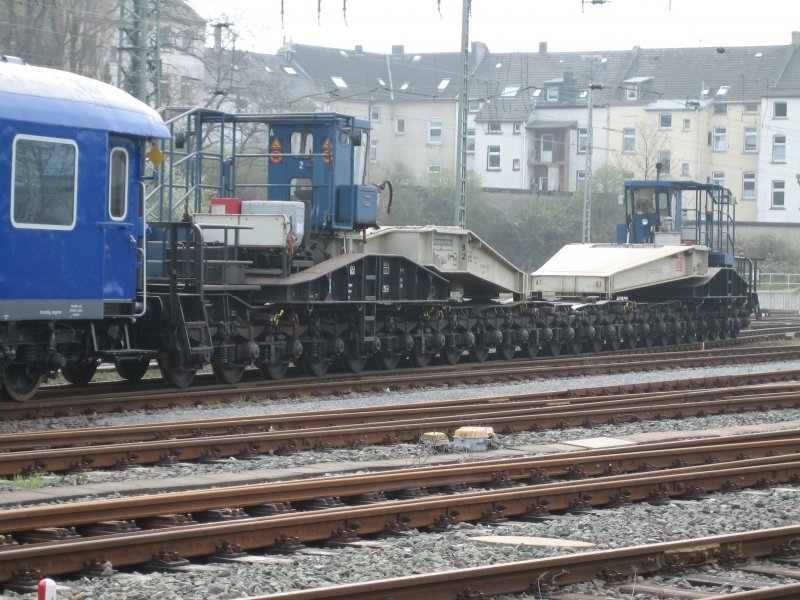

Am 16.09.2024 wurde der Trafo Transportzug der Fa. Kübler wieder von Ankum als Leerzug zurück nach Mannheim gebracht. Um 10.47 Uhr kam der Zug mit DB 193308 hier durch Natrup - Hagen. Mit 34 Achsen hatte der Schwertransport Wagen beachtliche Ausmaße. Gerd Hahn

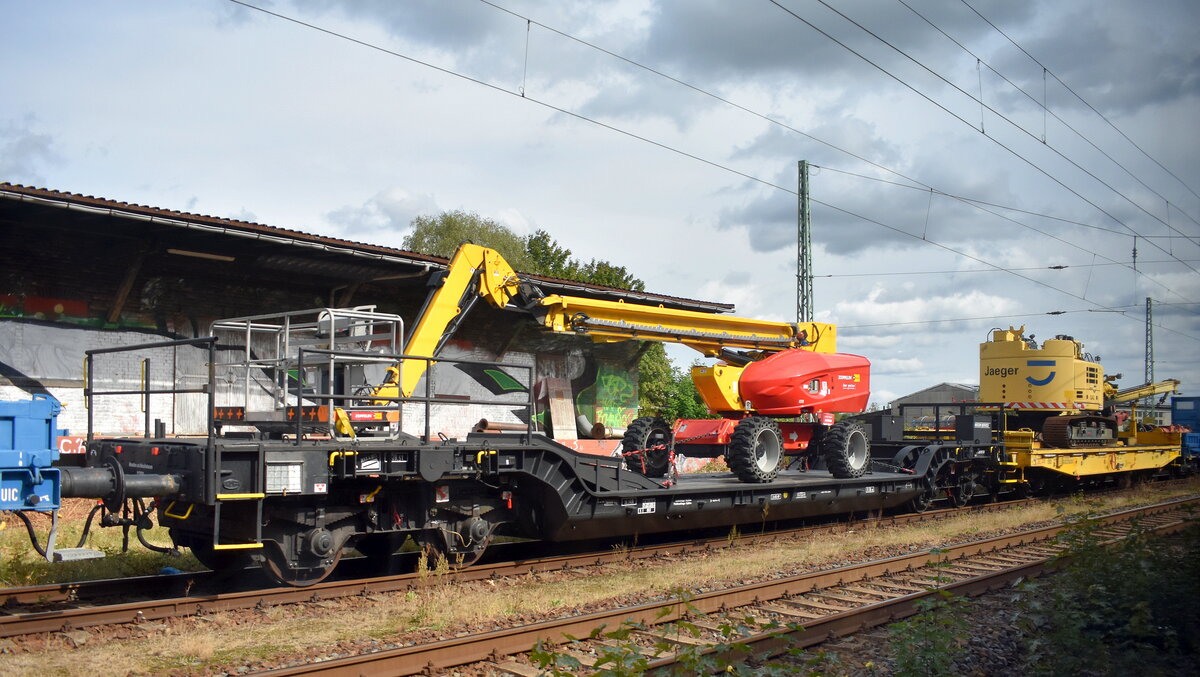

Jaeger Umwelt + Verkehr GmbH + Co KG, Bernburg mit einem angemieteten Drehgestell-Tiefladebrückenhänger vom Einsteller JOSEF MEYER Rail Maintenance GmbH beladen mit einer mobilen Teleskophebebühne mit der Nr. 80 80 D-WSG 9204 001-8 Uaikks am 12.09.24 Bahnhof Vetschau. Lothar Stöckmann

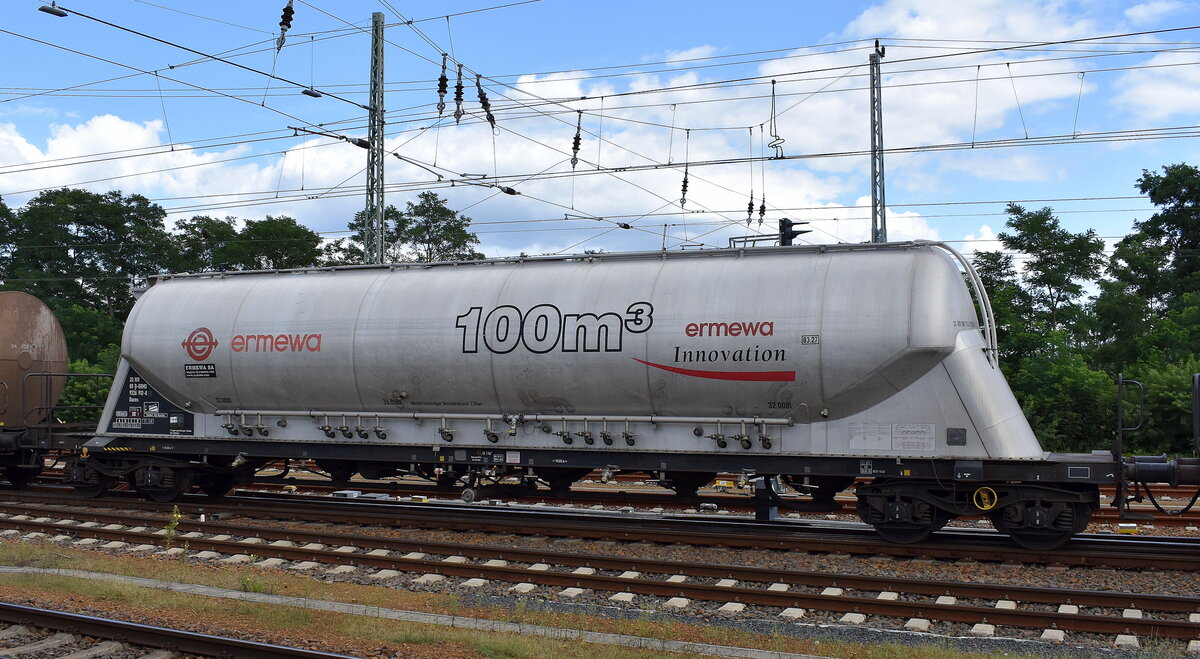

Drehgestell-Staubgutwagen vom Einsteller ERMEWA SA mit der Nr. 37 TEN 80 D-ERMD 9327 305-0 Uacns Ladegut: Braunkohlestaub siehe auch UN-Nr.: 40/1361 am 05.09.24 Höhe Bahnhof Magdeburg-Neustadt. Lothar Stöckmann

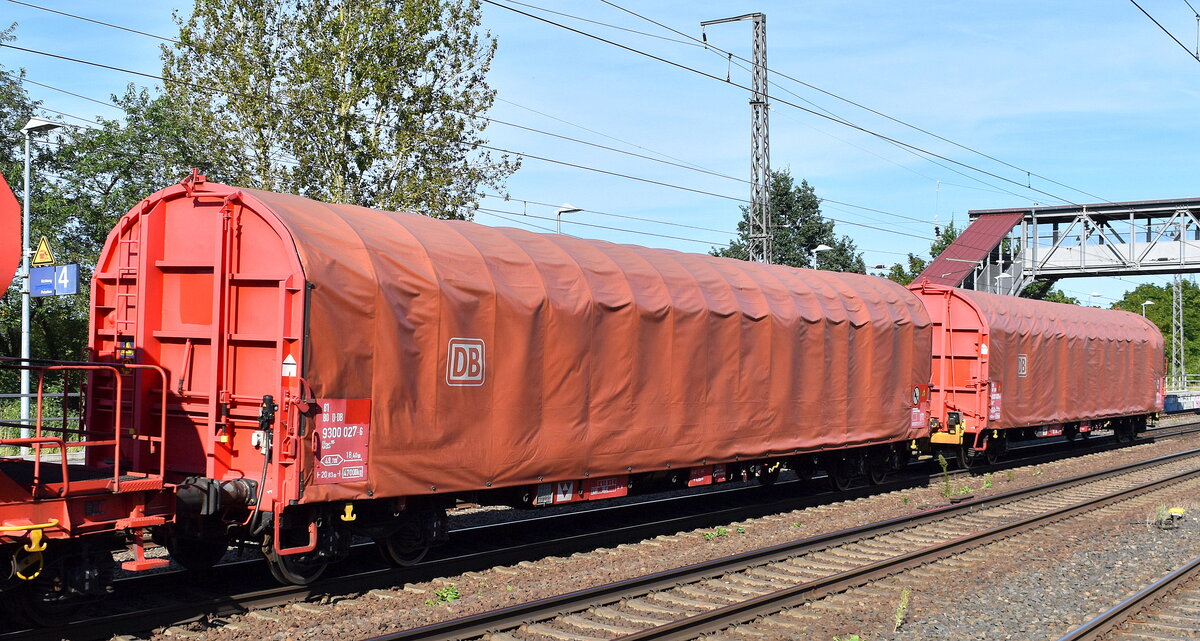

DB Cargo AG mit diesen beiden ehemaligen Rins 655. Drehgestellflachwagen mit vier Radsätzen, mit verschiebbarem Planenverdeck, die jetzt umregistriert u. umgebaut als Schutzwagen für Triebfahrzeuge mit Spezialkupplung genutzt werden, im Bild der Wagen mit der Nr. 81 80 D-DB 9300 026-8 Uas 655 in einem Gemischten Güterzug Richtung Rbf. Seddin am 29.07.24 Höhe Bahnhof Saarmund. Lothar Stöckmann
DB Cargo AG mit diesen beiden ehemaligen Rins 655. Drehgestellflachwagen mit vier Radsätzen, mit verschiebbarem Planenverdeck, die jetzt umregistriert u. umgebaut als Schutzwagen für Triebfahrzeuge mit Spezialkupplung genutzt werden, im Bild der Wagen mit der Nr. 81 80 D-DB 9300 027-6 Uas 655 in einem Gemischten Güterzug Richtung Rbf. Seddin am 29.07.24 Höhe Bahnhof Saarmund. Lothar Stöckmann
Älterer Drehgestell-Staubgutwagen vom Einsteller VTG mit der Nr. 33 RIV 80 D-VTG 932 5 090-4 Uacs in einem Ganzzug am 06.08.24 Höhe Bahnhof Rodleben. Lothar Stöckmann
Drehgestell-Staubgutwagen vom Einsteller ERMEWA SA mit der Nr. 33 RIV 80 D-ERMD 9327 444-7 Uacns mit Inhaltslogo (Hydrat = Als Hydrate werden in der Chemie allgemein Wasser enthaltende Substanzen bezeichnet) in einem gemischten Güterzug am 30.07.24 Höhe Bahnhof Hamburg Harburg. Lothar Stöckmann
Tragschnabelwagen (Uaai 838) der Kübler Heavy Rail GmbH mit der Nr. 86 80 D-KHR 9964 900-6 Uaai 838, hat 24 Radsätze und eine Ladelänge (mm): 10.720 und eine Nutzlast (t): 341,0 ohne Trafo am Haken von "185 294-6" am 31.07.24 Höhe Bahnhof Magdeburg-Neustadt. Lothar Stöckmann
Drehgestell-Staubgutwagen vom Einsteller ERMEWA SA mit der Nr. 33 RIV 80 D-ERMD 9326 912-8 Uacns Bahnhof: Rbf. Maschen am 05.08.24 Höhe Bahnhof Ruhland gesichtet. Lothar Stöckmann
Tragschnabelwagen (TSW) der Kübler Heavy Rail GmbH mit der soweit erkennbaren (ohne Gewähr) Nr. 85 80 D-KHR 9972 901-4 Uaai 839, Radsätze: 32, Nutzlast (t): 454,0, Ladelänge (mm): 10.000, diese Wagen wurden Beginn der 70ér Jahre bei Krupp gebaut u. übergeben und wurden anfänglich in Diensten der DB zur damaligen Zeit genutzt, hier am 08.07.24 Bahnhof Magdeburg-Neustadt. Lothar Stöckmann
Wie neu aussehender Drehgestell-Staubgutwagen vom Einsteller VTG mit der Nr. 37 TEN 80 D-VTG 9326 797-9 Uacns (GE) in einem Überführungszug am 12.06.24 Durchfahrt Bahnhof Roßlau (Elbe). Lothar Stöckmann
