Der "Bohrkopf" - Zwischen dem Schneiderad vorne und dem Ende des runden Metal-Schildes entsteht der Tunnel.

Bilder und Fotos von Eisenbahn und Zügen »
Deutschland
»
Bahntechnische Anlagen und Kunstbauten
»
Tunnel
»
Der "Bohrkopf" - Zwischen dem Schneiderad vorne und
(ID 799500)
Über 5700 PS für 5 bis 10 Meter am Tag - Die 120 Meter lange Tunnelbohrmaschine steht bereit sich ihren Weg unter der Erde zu bahnen.
Hier verlässt der 628 433 Grevenbroich wieder in Richtung Neuss.

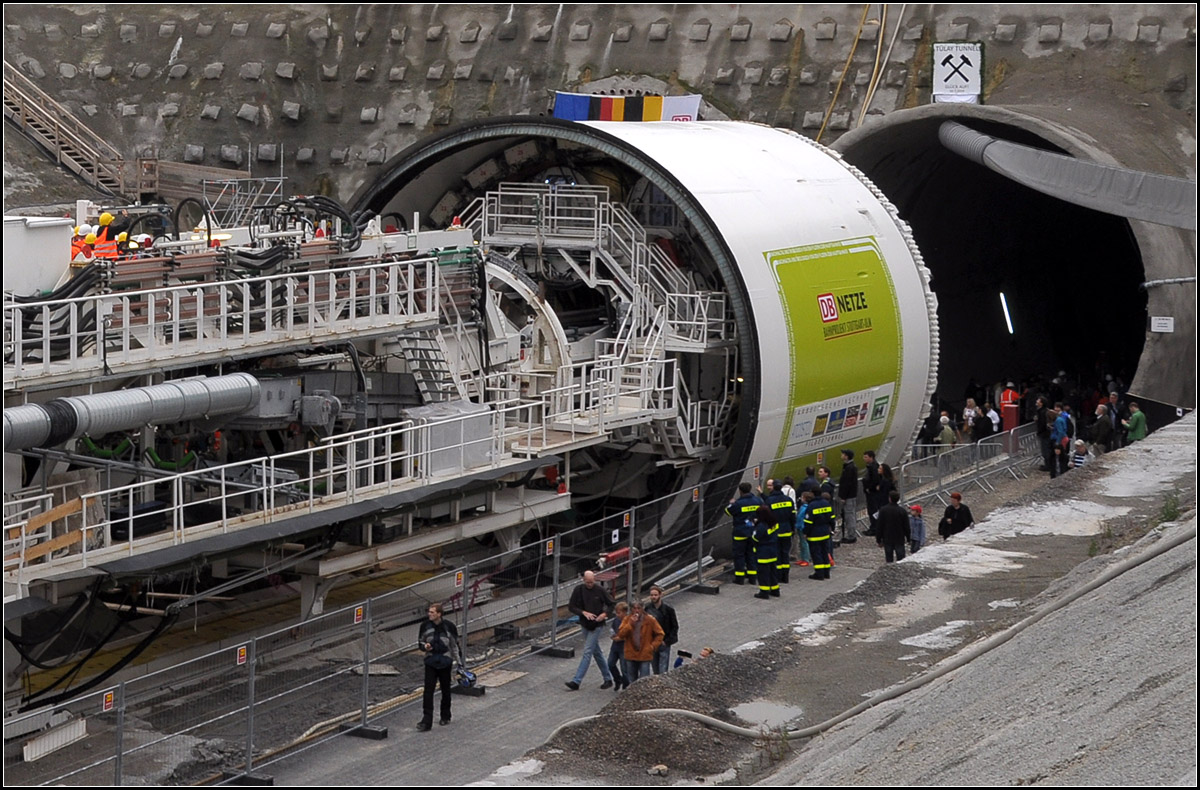

Der Bohrkopf - Zwischen dem Schneiderad vorne und dem Ende des runden Metal-Schildes entsteht der Tunnel. Das über 10 Meter im Durchmesser große Schneiderad beißt sich durch das Gestein, während im hinteren teil des Schildes schon die Innenschale des Tunnel mit Betonfertigteilen (Tübbings) gebaut wird. Jeweils am zuletzt gebauten Tübbing-Rind schiebt sich die Maschine mit Pressen nach vorne. Im Nachläufer wird oben der Aushub nach hinten transportiert, während im unteren Bereich die Tübbings nach vorne gebracht werden. Aufnahme am Tag der Offenen Baustelle am 10.07.2014 (J)

Der "Bohrkopf" -

Zwischen dem Schneiderad vorne und dem Ende des runden Metal-Schildes entsteht der Tunnel. Das über 10 Meter im Durchmesser große Schneiderad beißt sich durch das Gestein, während im hinteren teil des Schildes schon die Innenschale des Tunnel mit Betonfertigteilen (Tübbings) gebaut wird. Jeweils am zuletzt gebauten Tübbing-Rind schiebt sich die Maschine mit Pressen nach vorne. Im Nachläufer wird oben der Aushub nach hinten transportiert, während im unteren Bereich die Tübbings nach vorne gebracht werden.

Aufnahme am Tag der Offenen Baustelle am 10.07.2014 (J)
